模块防拆

注意

前提：设备版本号高于或等于 4.181.240819（在「设备管理平台」-「基本信息」—「设备版本」查看）

1. 重要说明

• 建议判断被拆除的时间超过 3 个小时或者更长再做相应的逻辑处理；
• 或者防拆在设备启动的时候做检测，运行过程中不做检测，以免运行的过程中停机，而造成生产损失。

2. 功能说明

防拆功能可用于远程控制 PLC，可实现自动停机、项目回款等目的。

工作原理：网关向 PLC 发送心跳，PLC 通过心跳判断网关是否被拆除，并进行逻辑处理。

注意

以图中配置为例：

• 网关定时向 PLC 的某一个变量（用户自定义的非 BOOL 类型）写入数值 1；
• PLC 检测到为 1 之后，延迟 5 秒将该变量进行复位；
• 如果持续为 0 超过 2 分钟（此处时间为举例）则表示网关可能被拆除，PLC 进行相应的逻辑处理。

3. 使用说明

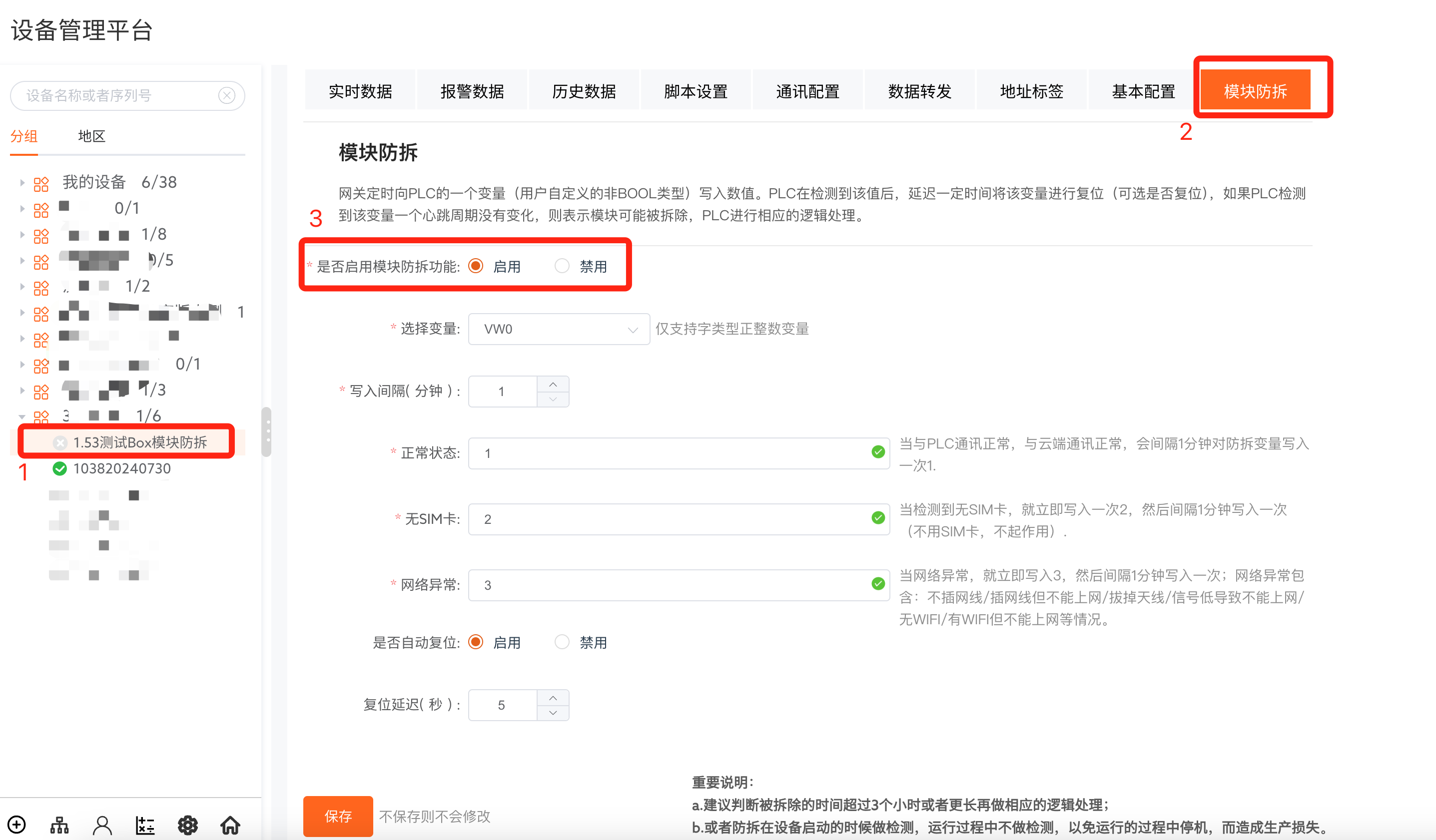

3.1 启用/禁用功能入口

「设备列表」-「模块防拆」

模块防拆功能默认为禁用状态，如需使用，请先启用此功能，启用相关参数配置才会生效。

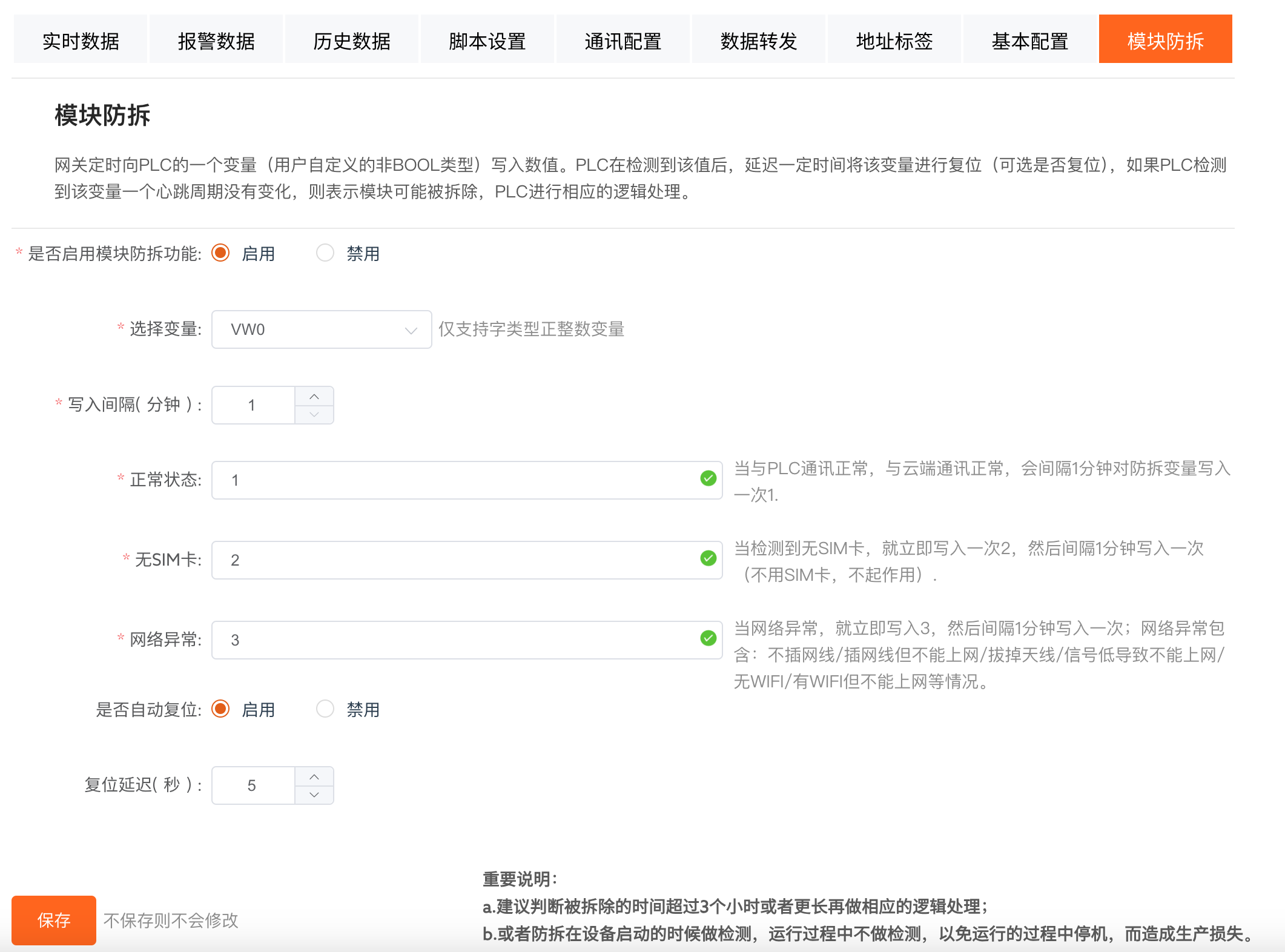

3.2 配置参数说明

「防拆变量」：用于写入PLC的变量地址；
「写入间隔」：网关向PLC变量地址写入值的周期，默认30，最小可设置为1；
「正常状态」：当与PLC通讯正常，与云端通讯正常，会间隔一个周期对防拆变量写入一次.
「无SIM卡」：当检测到无SIM卡，就立即写入一次，然后间隔一个周期写入一次（不用SIM卡，不起作用）
「网络异常」：当网络异常，就立即写入，然后间隔1分钟写入一次；网络异常包含：不插网线/插网线但不能上网/拔掉天线/信号低导致不能上网/无WIFI/有WIFI但不能上网等情况。
「是否自动复位」：启用则会在复位延迟后，向PLC写入0；禁用则不会写入。
「复位延迟」：写入防拆变量复位的时间

4. 异常情况

异常情况处理

场景 1：网关版本太低，不支持防拆机功能

功能处理：不显示对应入口，可通过更新固件解决 前往官网下载 UBox 最新固件 (opens new window)

场景 2：网关离线状态

功能处理：支持离线配置，设备在线后自动生效

场景 3：恢复出厂

功能处理：通过物理按键将设备恢复出厂设置，不影响平台的模块防拆功能配置，设备上线后会自动同步平台配置

场景 4：从启用状态改为禁用状态

功能处理：网关不再向 PLC 发送数据
