通讯配置

---

该功能可以对设备的通讯配置进行管理以及操作设备透传。

提示

远程下载必须在anyaccess使用

当成功配置了设备与 PLC 设备之间的连接后，可以通过透传、VPN 等方式，远程维护 PLC， 如远程更新 PLC 程序、远程在线调试 PLC 梯形图等。 远程下载/更新 PLC 程序的方式主要包括普通透传，VPN 透传。透传通道打通后，（若透传类型为串口，需要用户自己在网上下载VSPD，创建虚拟串口对），直接打开 PLC 编程软件即可实现远程编程，上下载，在线调试等。

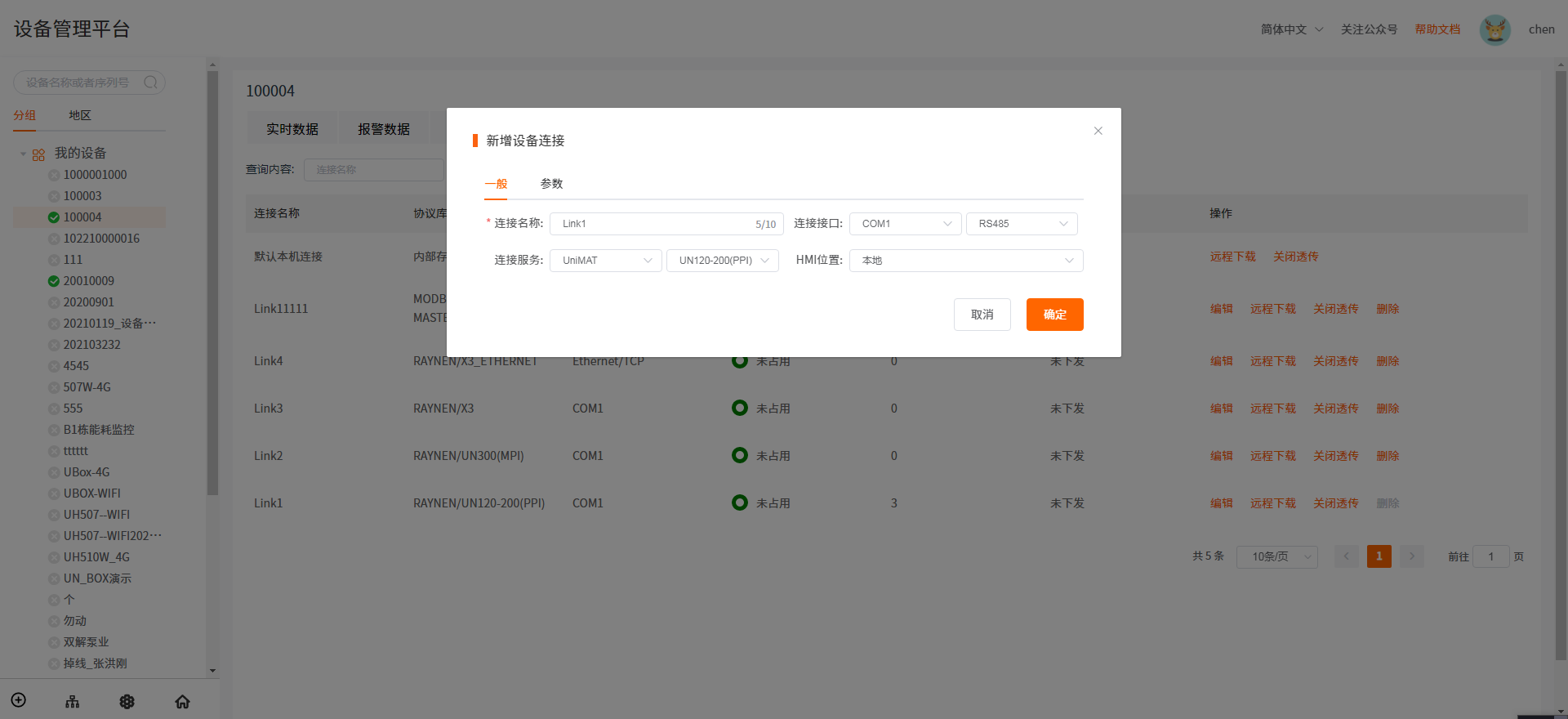

1、新增设备连接。

填写连接信息

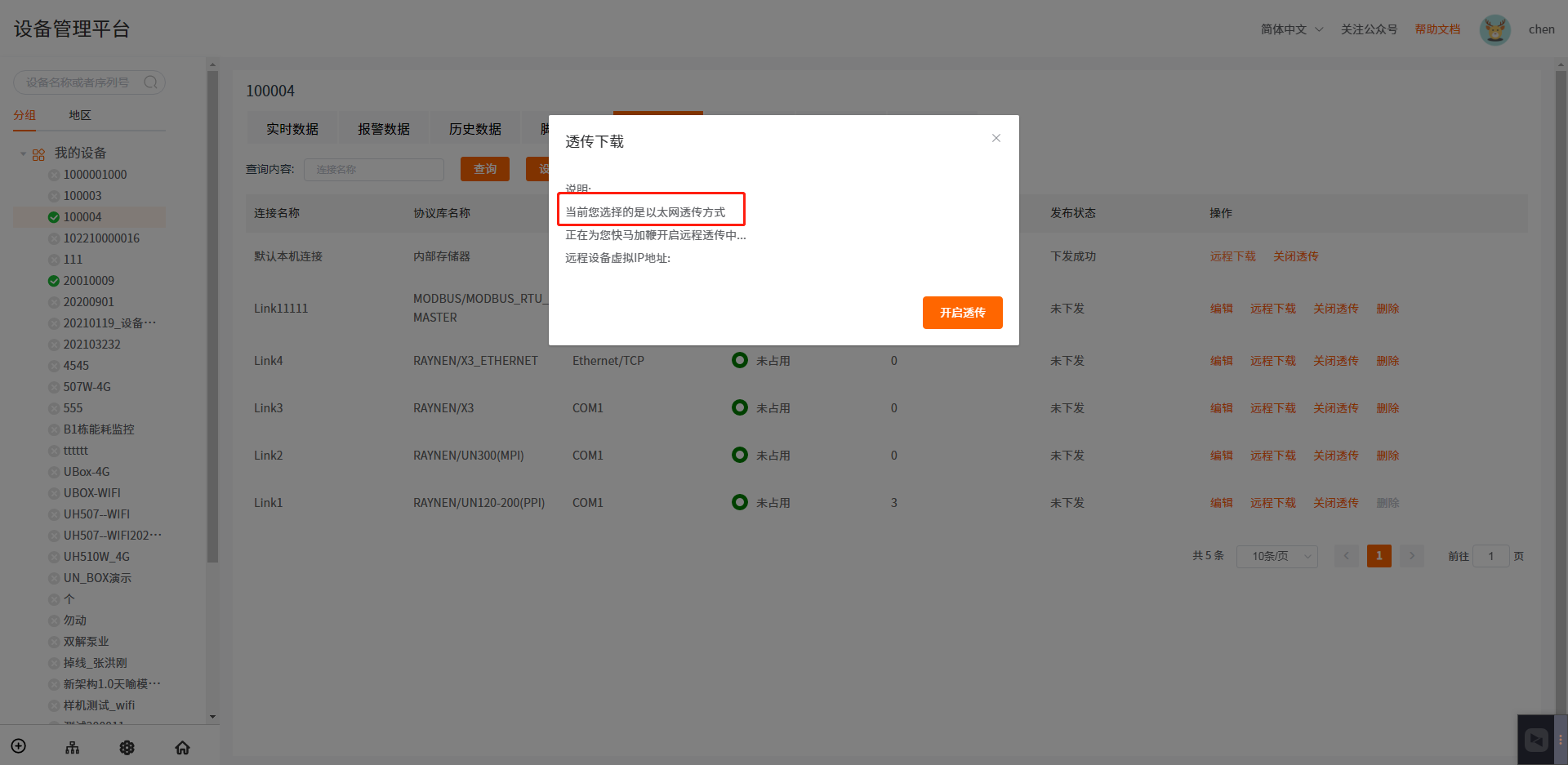

2、在AnyAccess客户端软件的“远程下载”选项中，选择相应的需要透传的设备，点击“透传”按钮，弹出系统提示框。

提示

1.新增虚拟网卡自动安装与ping IP 功能.

2.新增透传步骤显示与错误提示.

3.新增手动安装文档与失败提示.

需要anyaccess版本大于等于2.0.230314才能使用

（1）大于等于2.0.230314版本以太网透传

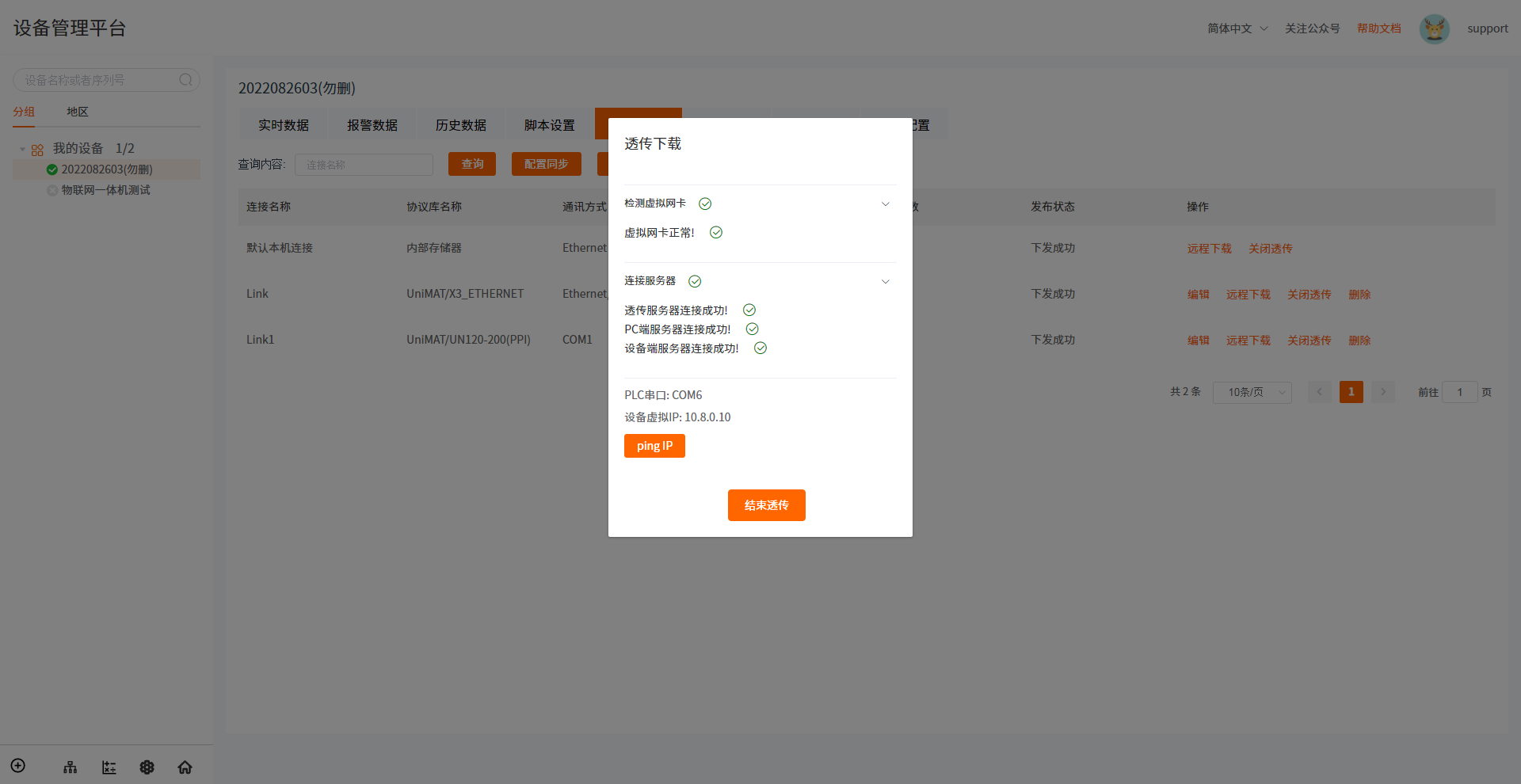

• 网口透传结果

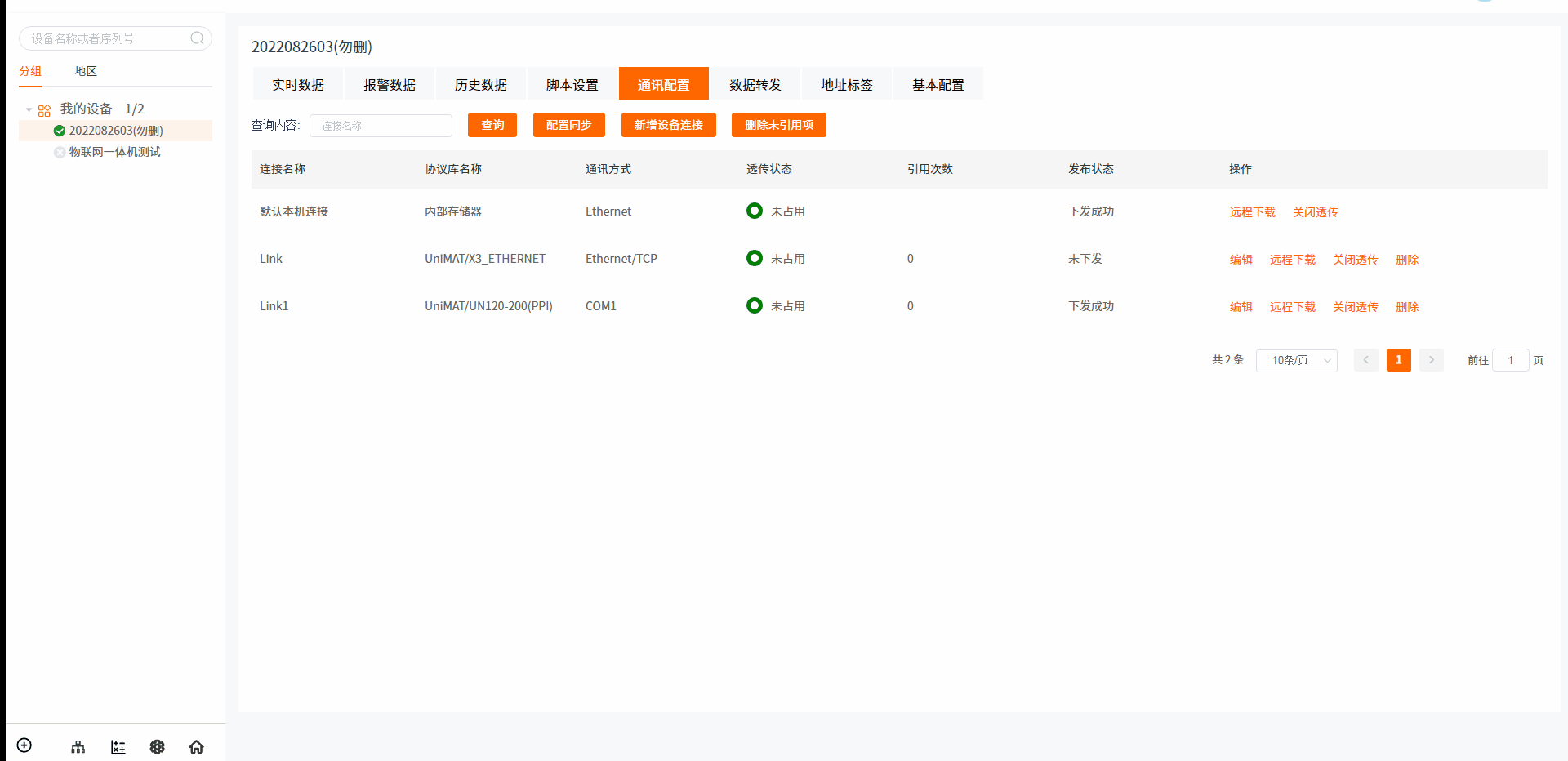

• 网口透传操作

虚拟网卡安装

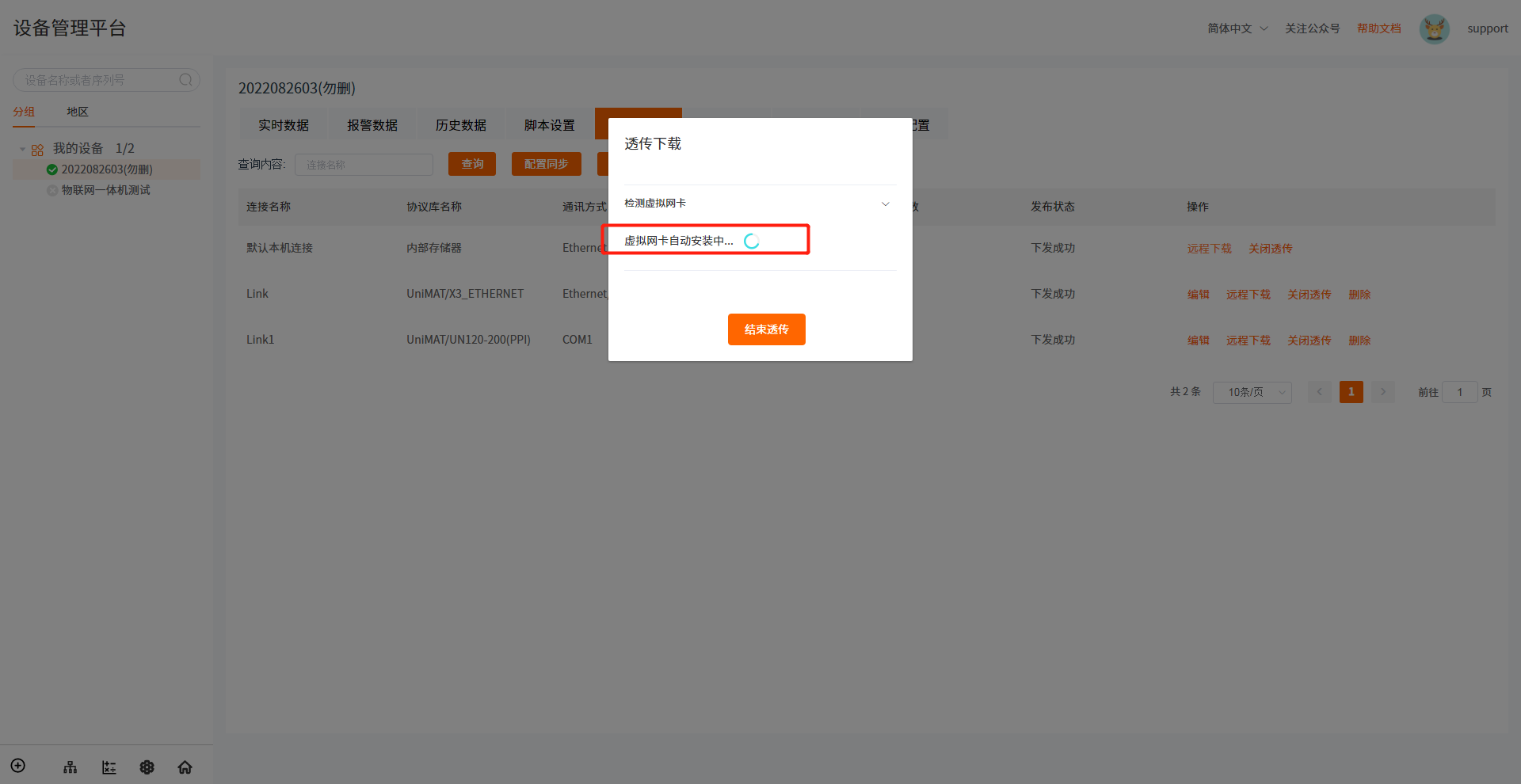

• 未检测到虚拟网卡，AnyAccess将自动进行安装

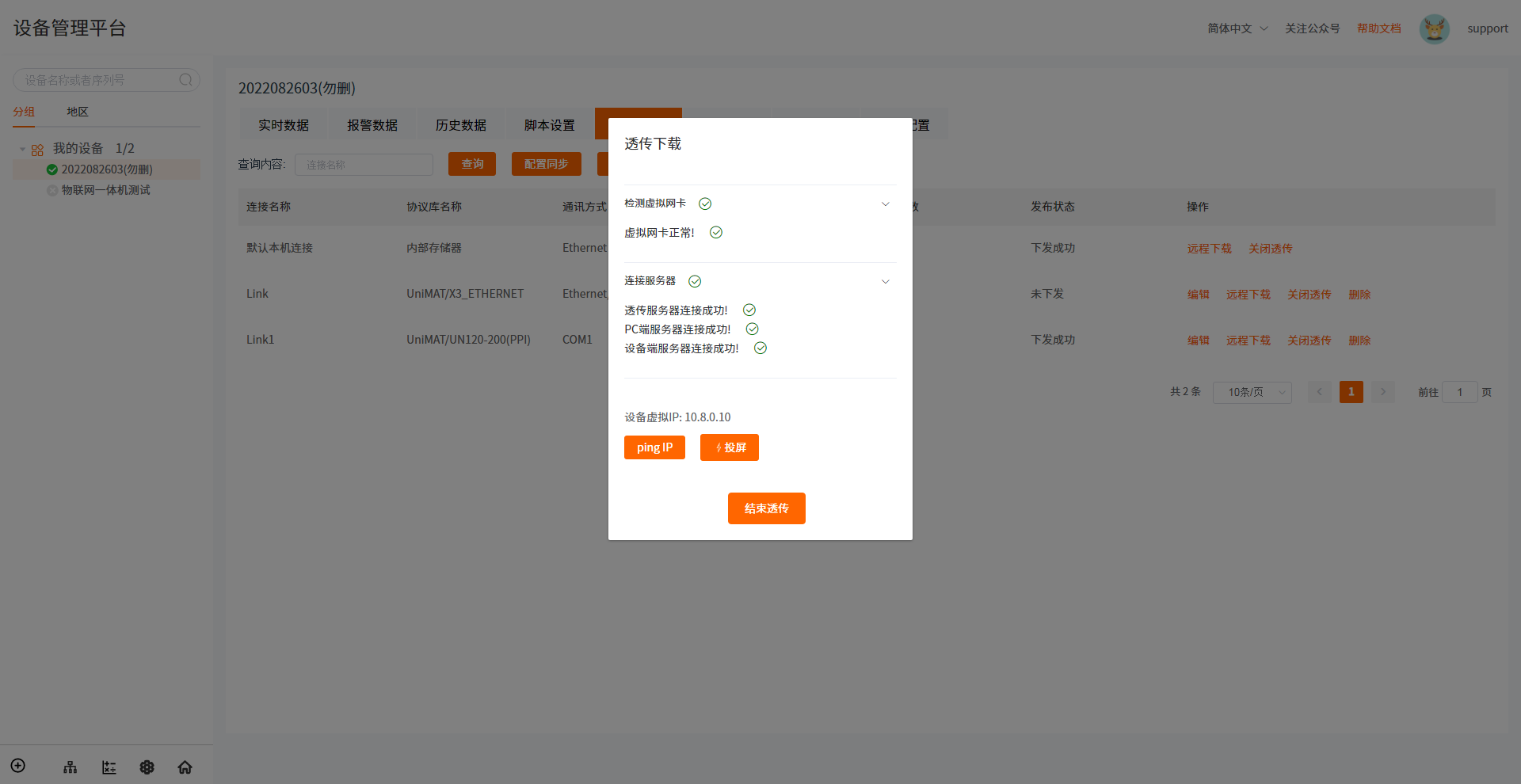

• ping IP：透传成功后可以ping IP 进行检查。

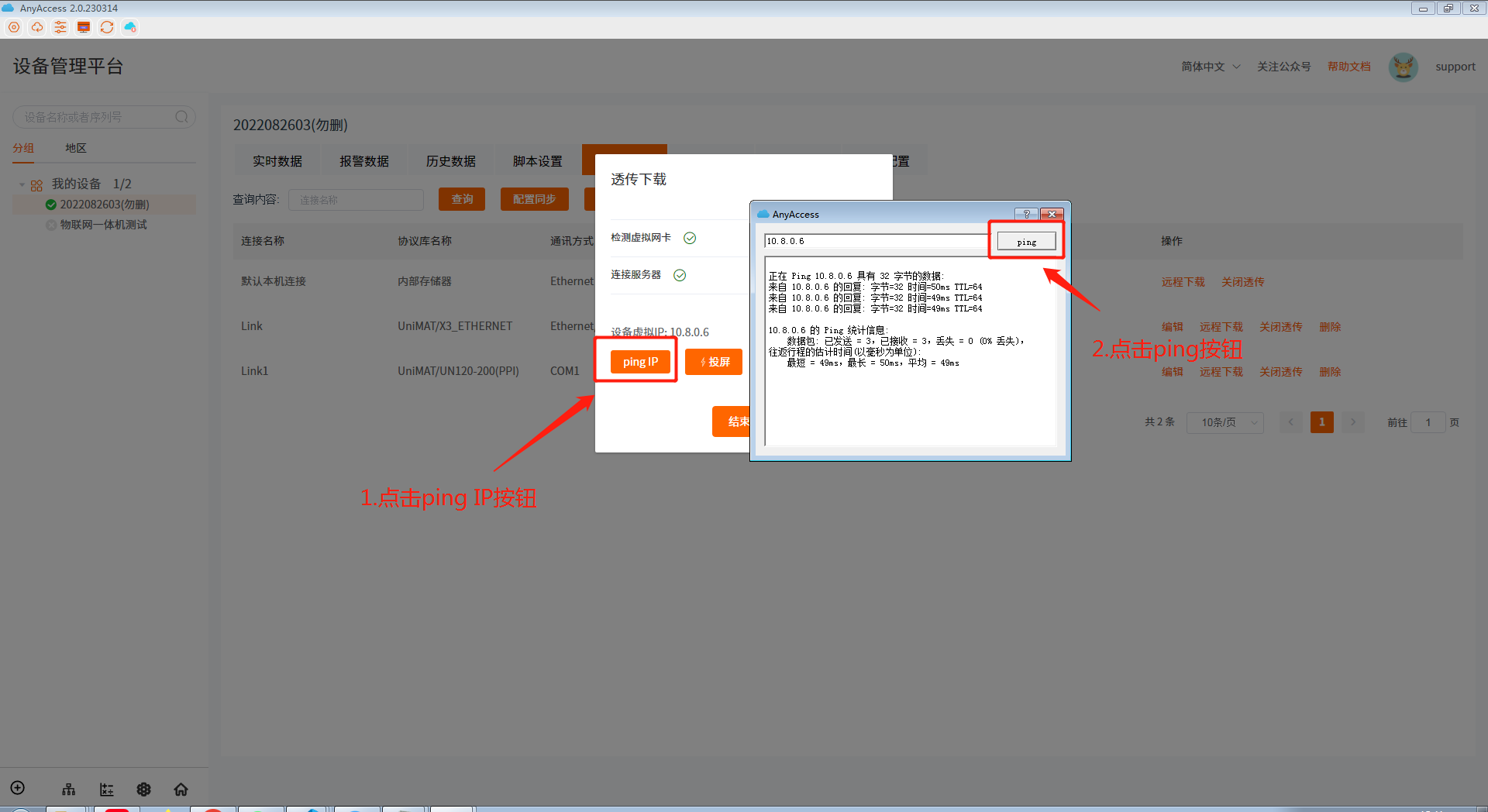

• 自动安装虚拟网卡，ping IP操作

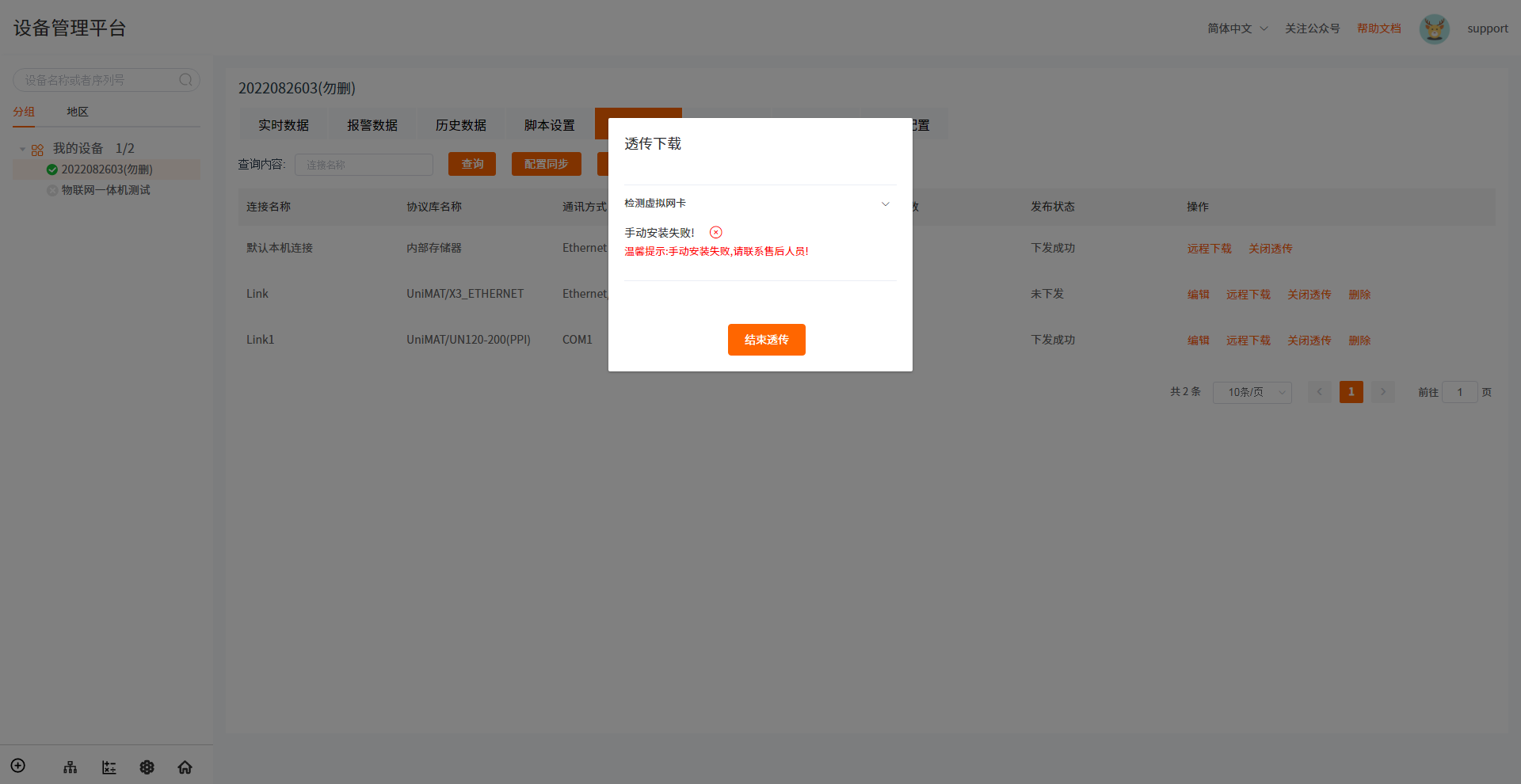

• 如若自动安装失败，需进行手动安装

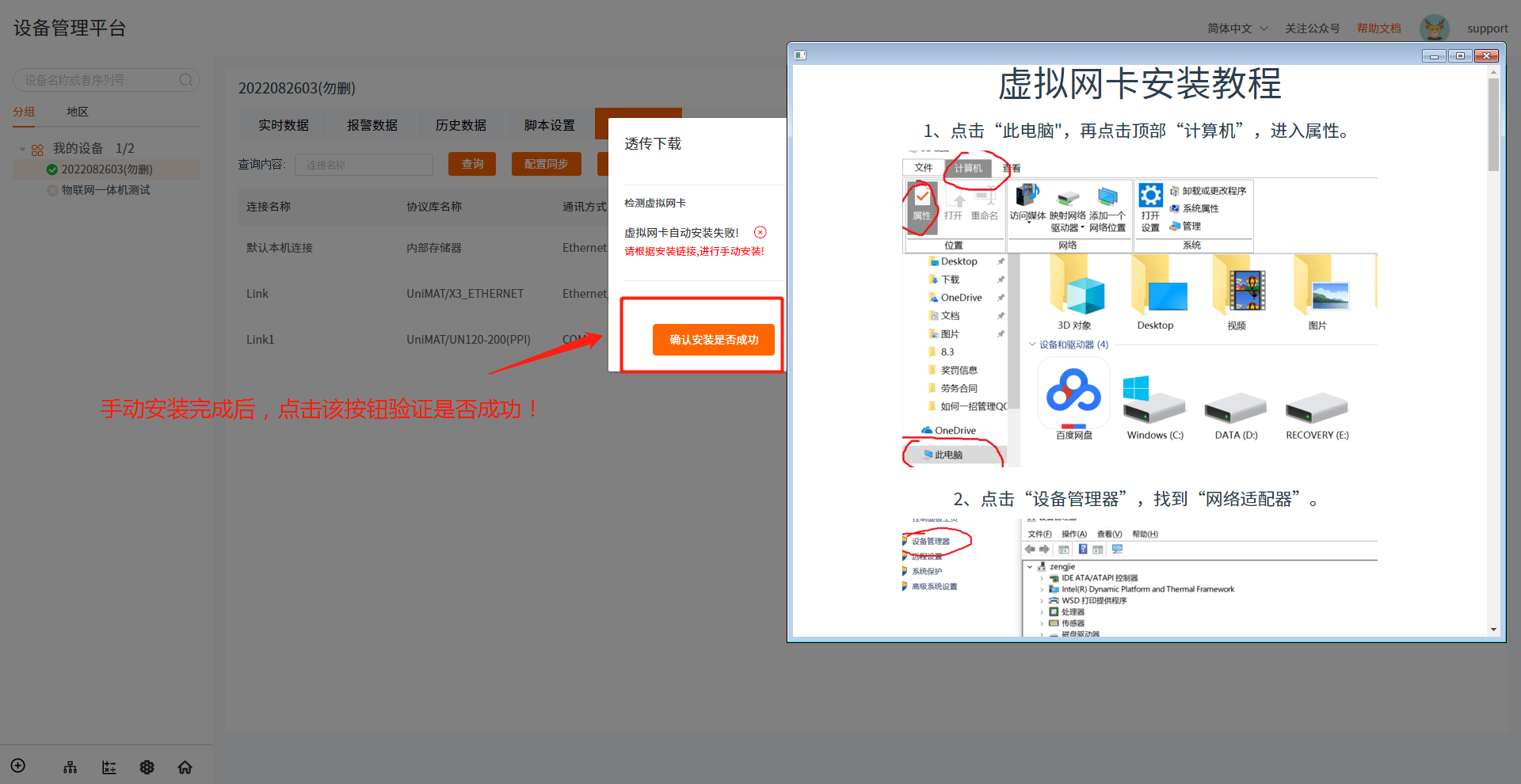

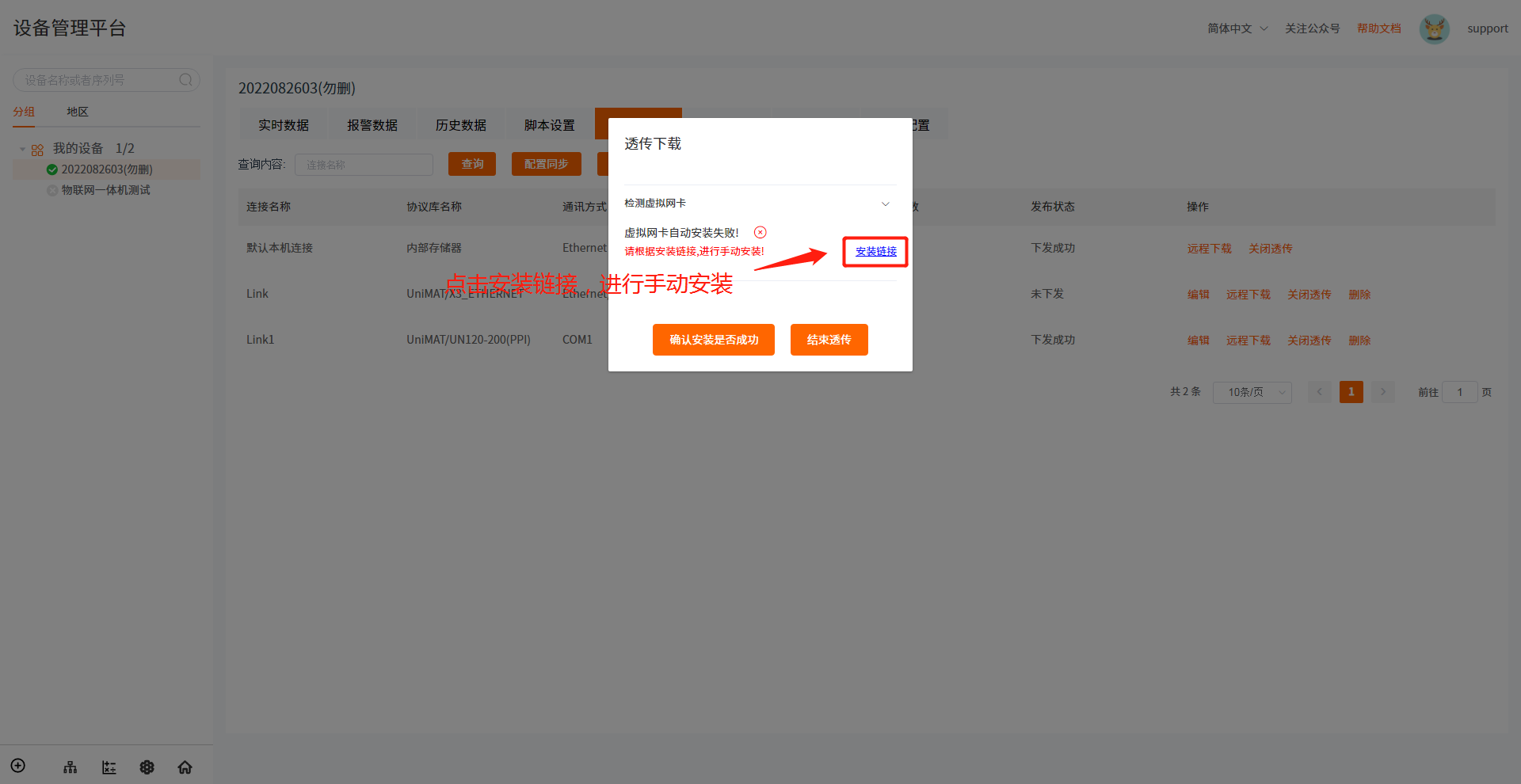

• 点击安装链接，根据步骤进行手动安装

• 如果手动安装失败,请联系售后人员!

（1）小于2.0.230314版本以太网透传

（2）大于等于2.0.230314版本 串口透传

提示

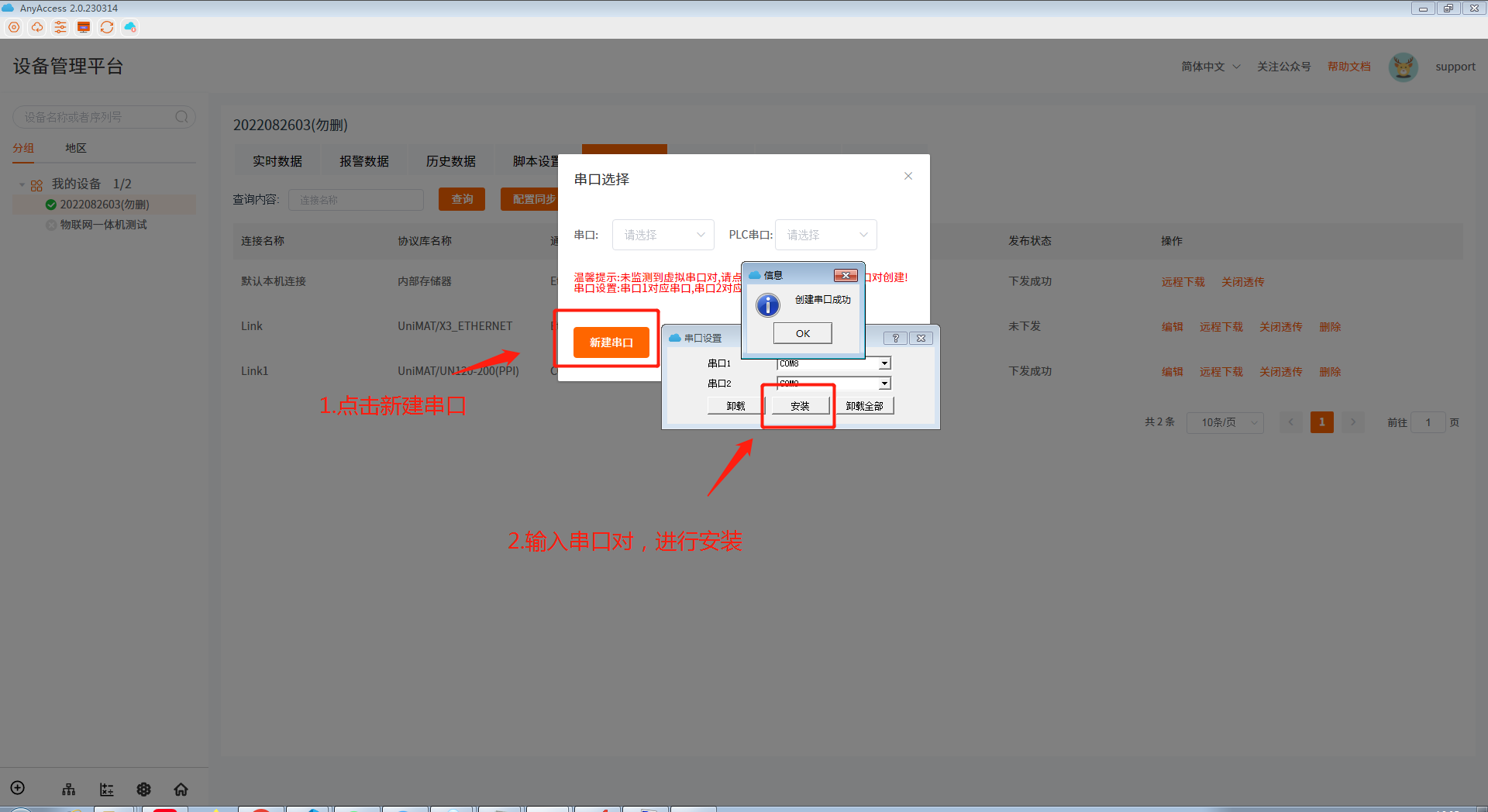

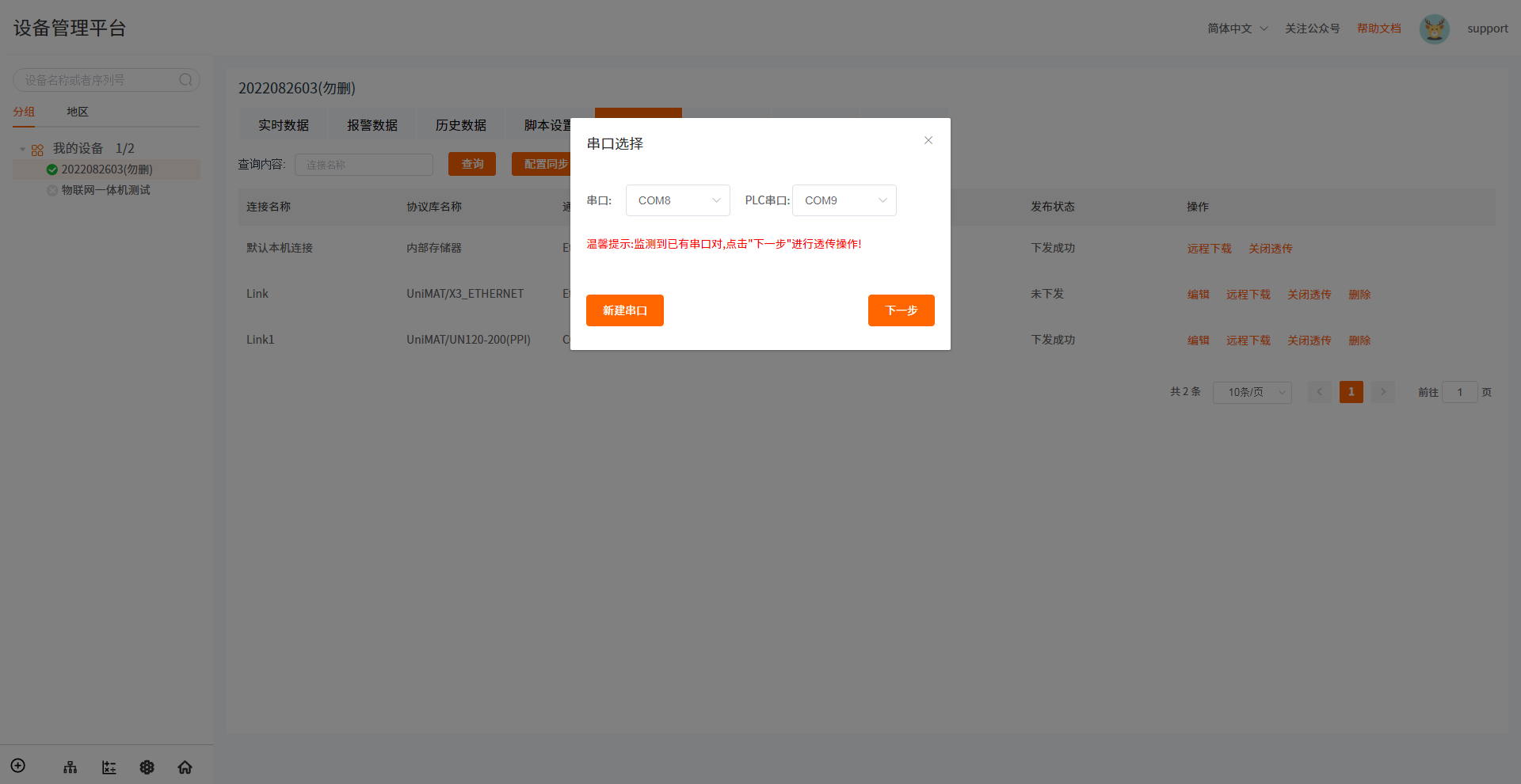

1.未监测到虚拟串口对,请点击"新建串口"按钮进行串口对创建!

2.串口设置:串口1对应串口,串口2对应PLC串口。

• 已有虚拟串口对，点击下一步进行透传操作

• 串口透传成功

• 串口透传操作

（2）小于2.0.230314版本串口透传

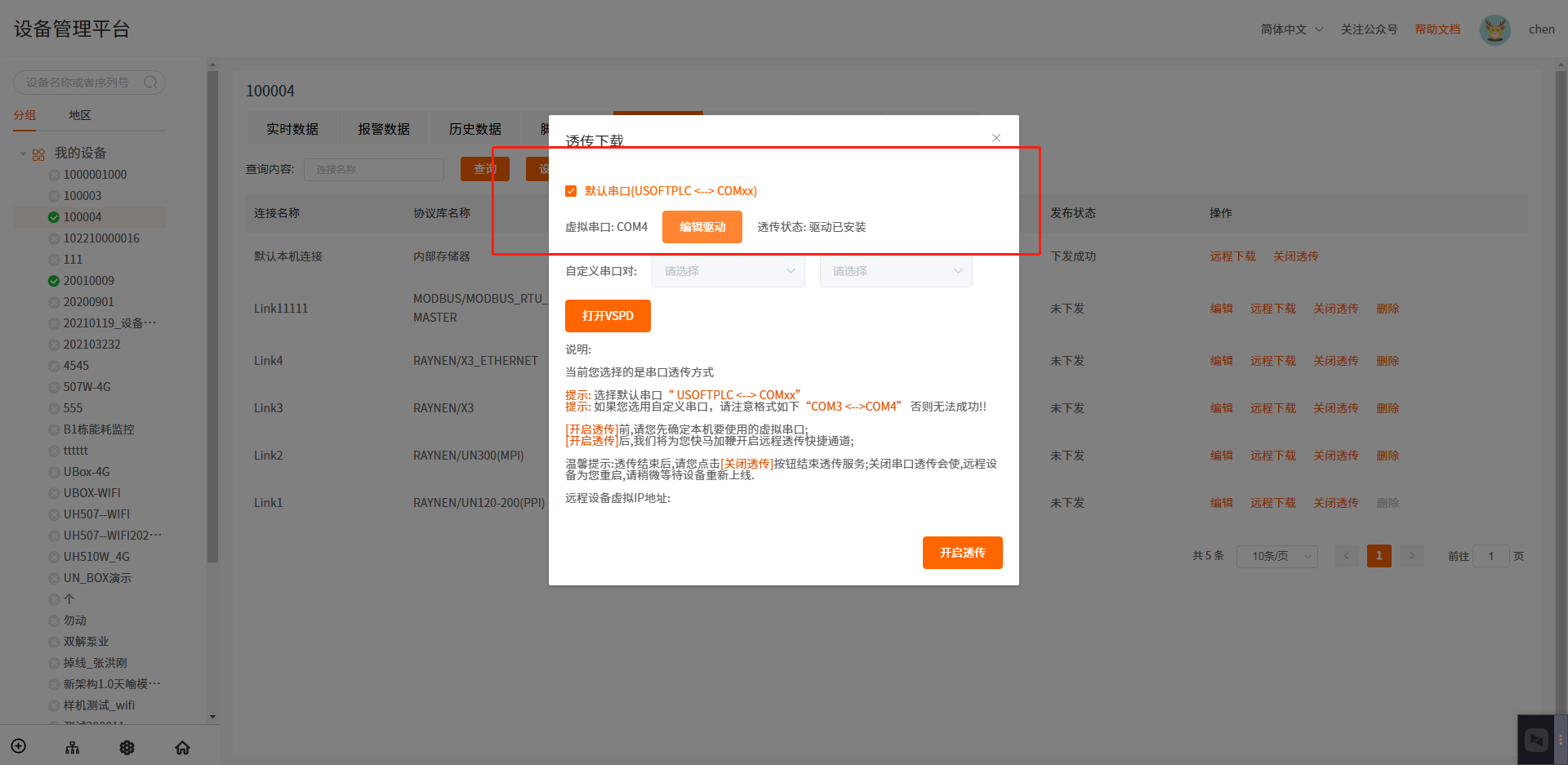

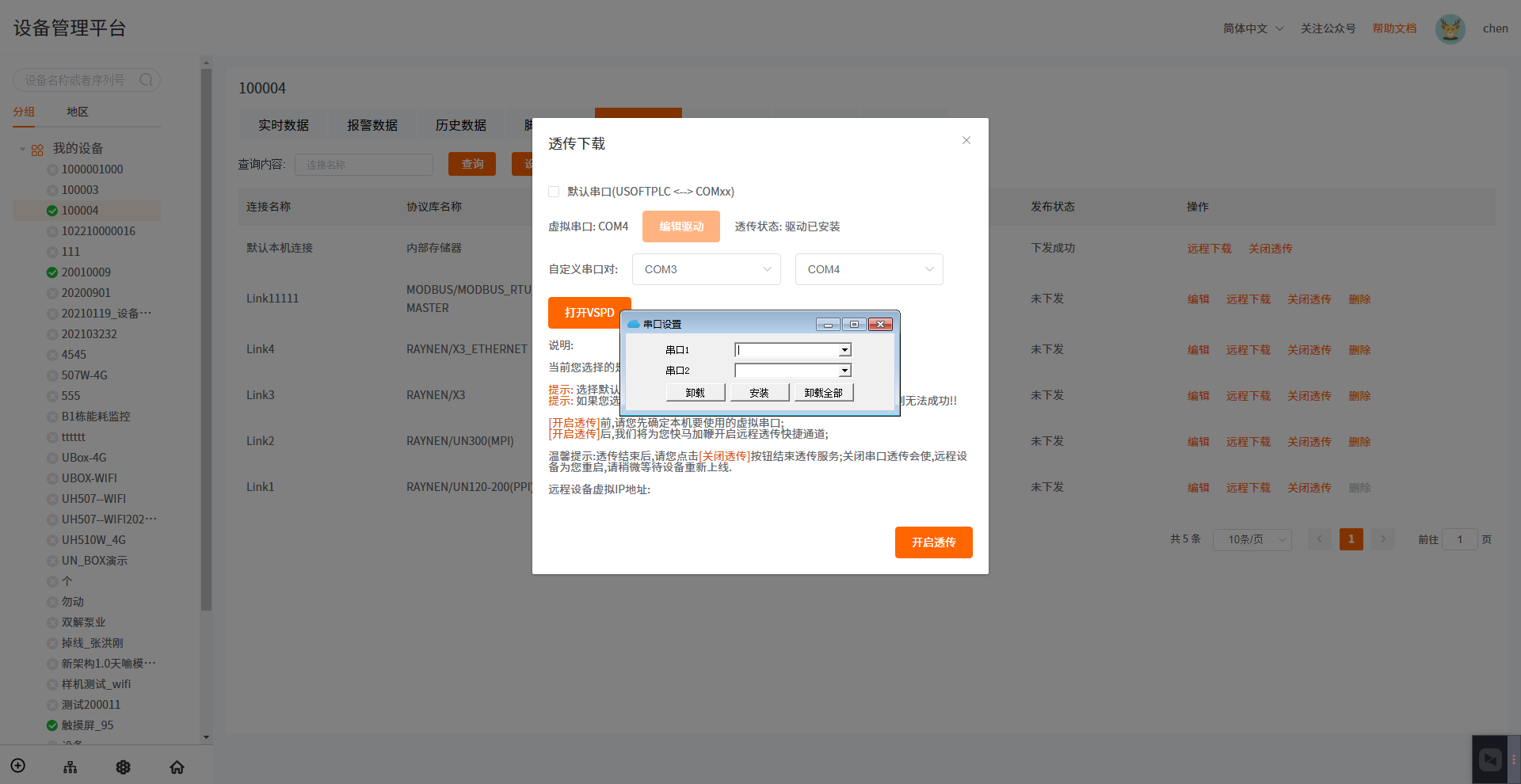

点击"打开VSPD"创建虚拟串口

 1、虚拟串口对的创建
  1.1-安装虚拟串口驱动

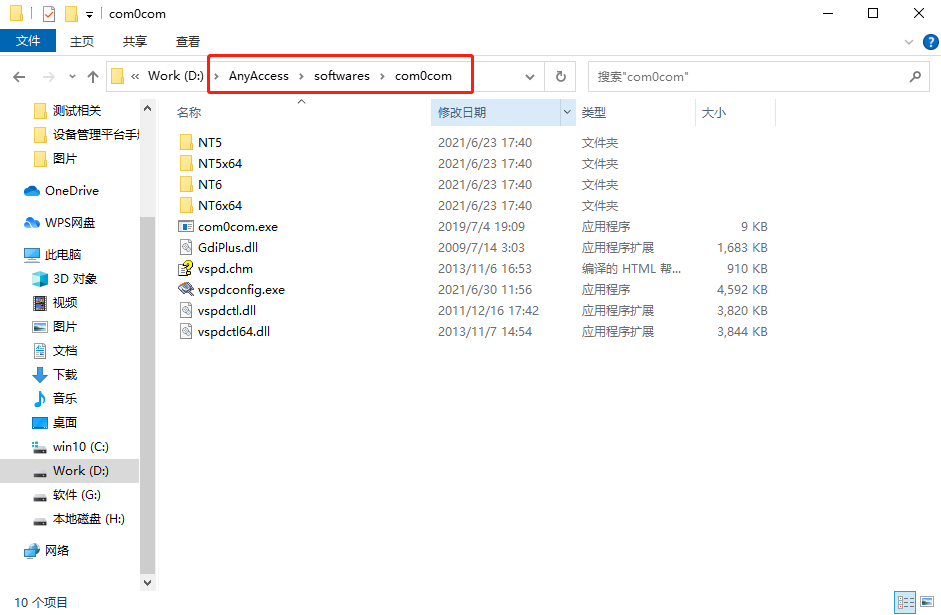

您在PC端AnyAcess软件的安装目录，切换至AnyAccess\softwares\com0com子目录下

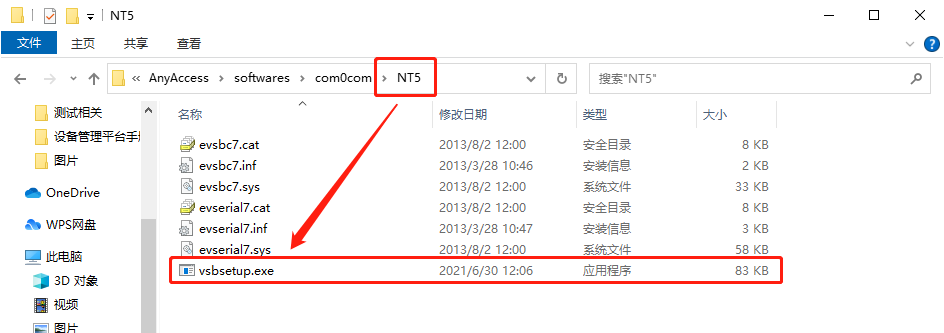

如果是windows XP 32位系统，请进入当前目录下的NT5子文件夹，并点击运行vsbsetup.exe程序，安装虚拟串口驱动文件

如果是windows XP 64位系统，请进入当前目录下的NT5 x64子文件夹，并点击运行vsbsetup.exe程序，安装虚拟串口驱动文件

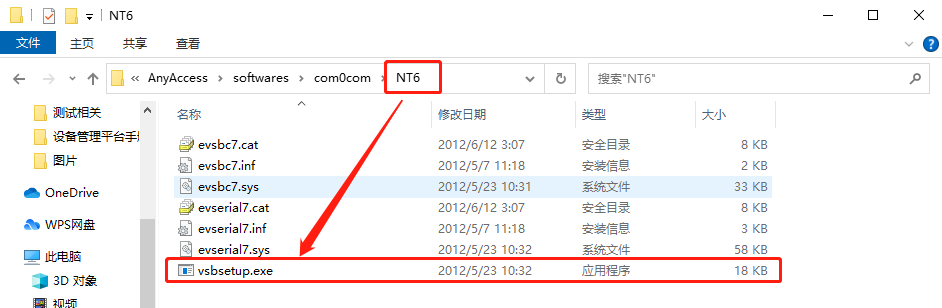

如果是windows 7/8/10 32位系统，请进入当前目录下的NT6子文件夹，并点击运行vsbsetup.exe程序，安装虚拟串口驱动文件

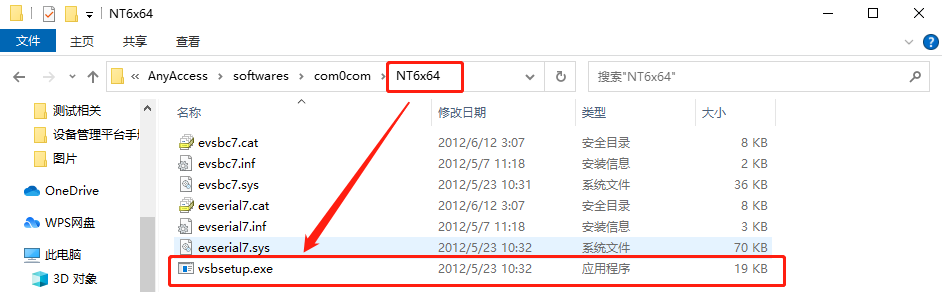

如果是windows 7/8/10 64位系统，请进入当前目录下的NT6 x64子文件夹，并点击运行vsbsetup.exe程序，安装虚拟串口驱动文件

  1.2 - 创建虚拟串口对

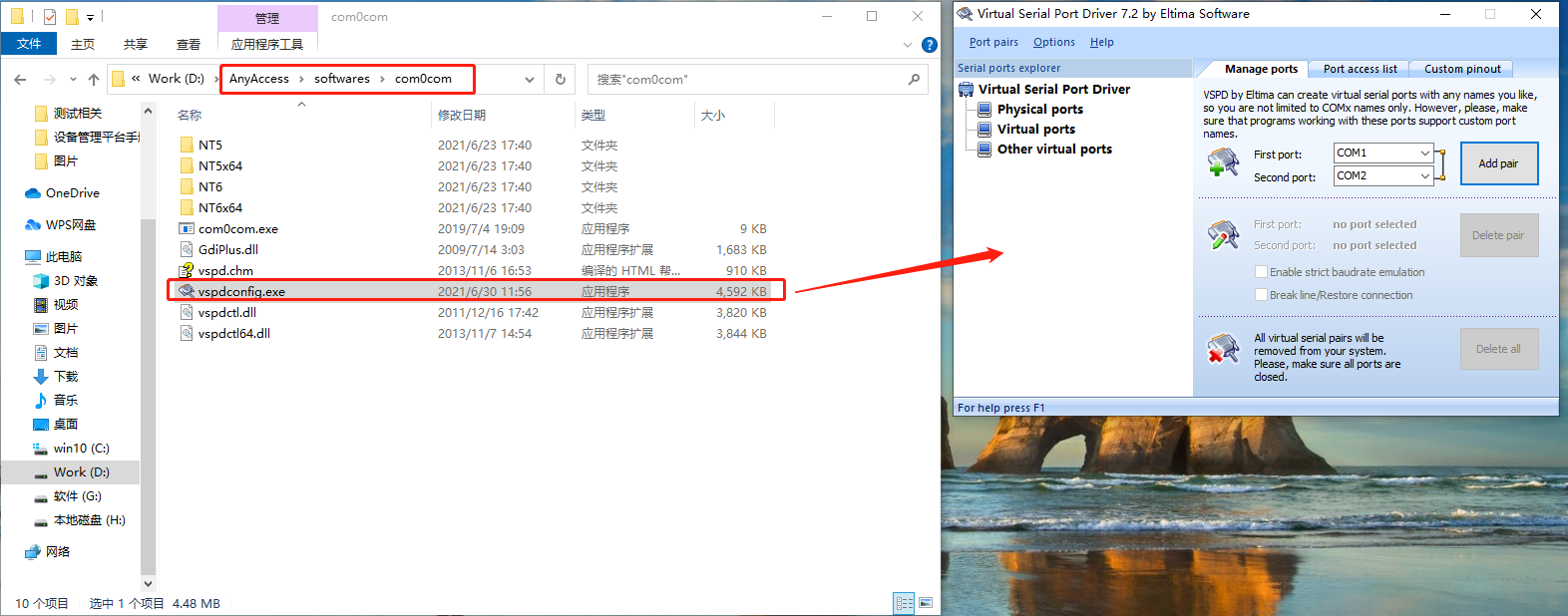

在AnyAccess\softwares\com0com安装目录下点击运行vspdconfig.exe程序

 2、虚拟串口对的选择和设置
  2.1- 使用默认串口对

  2.2- 使用自定义串口对【左侧输入框对应程序自身串口，右侧输入框对应PLC编程软件的串口】

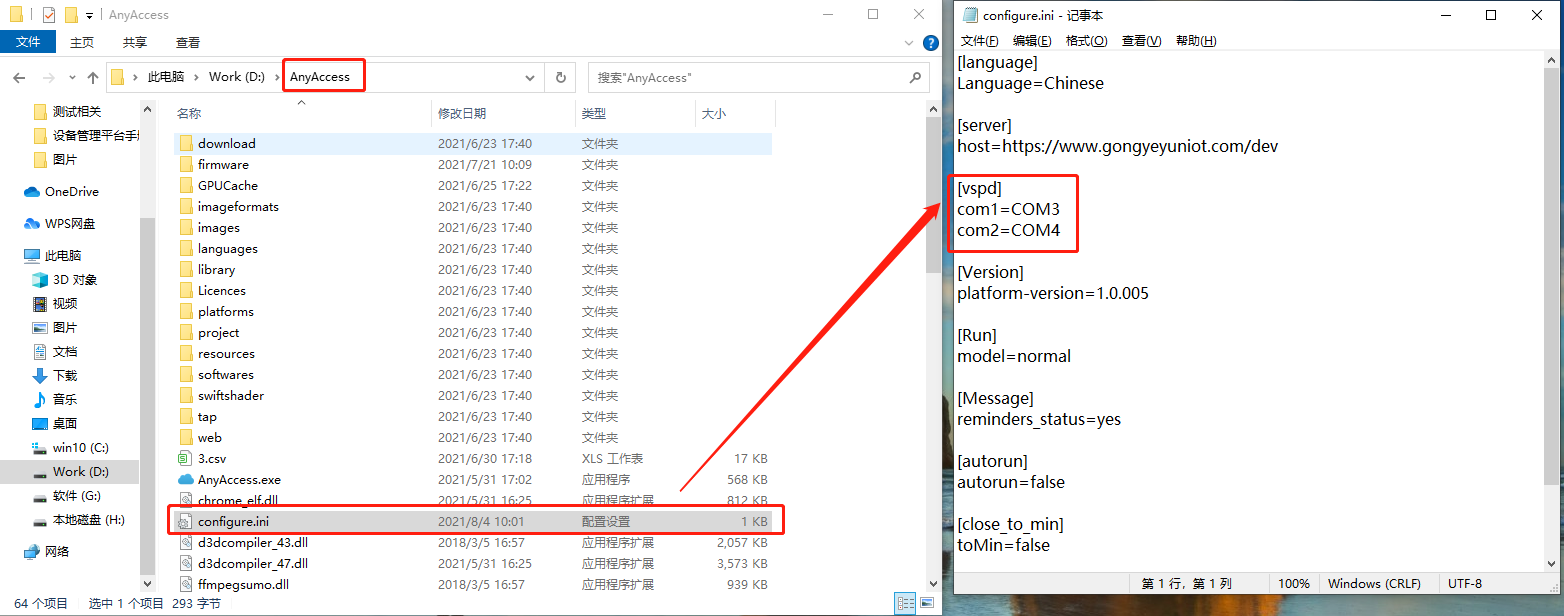

  2.3- 通过修改配置文件设置选用的虚拟串口对

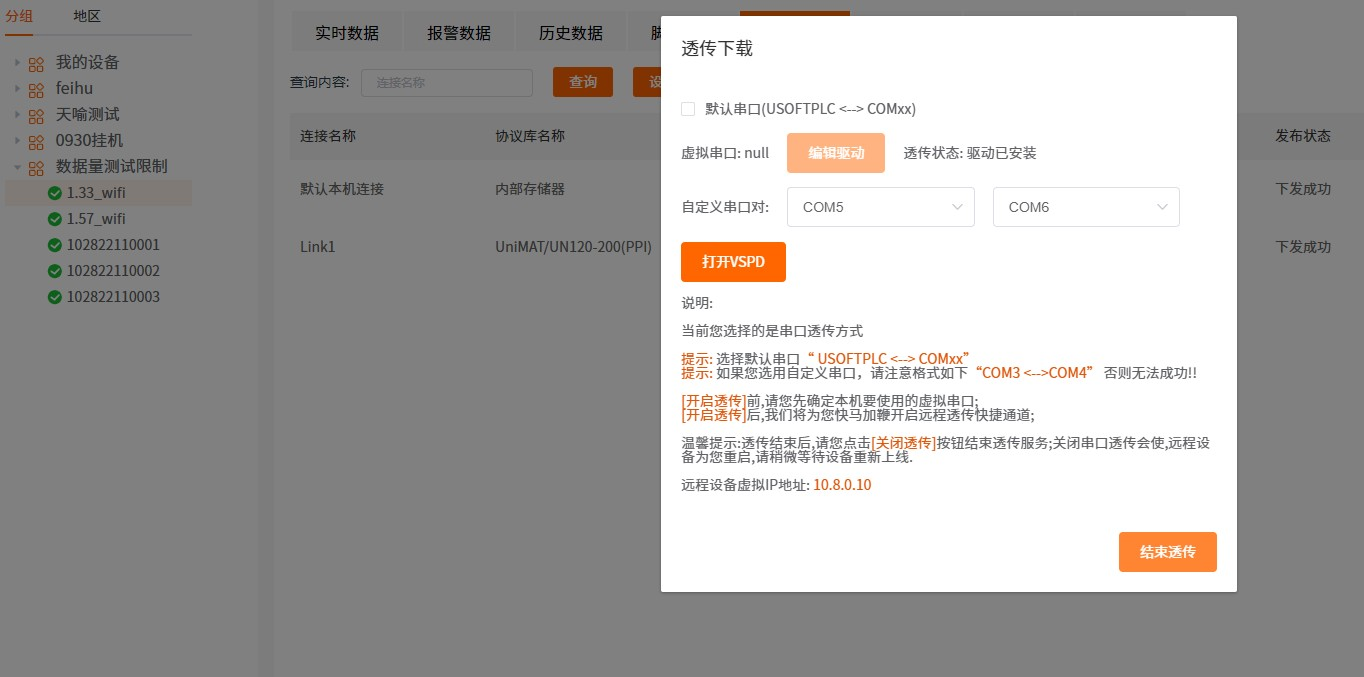

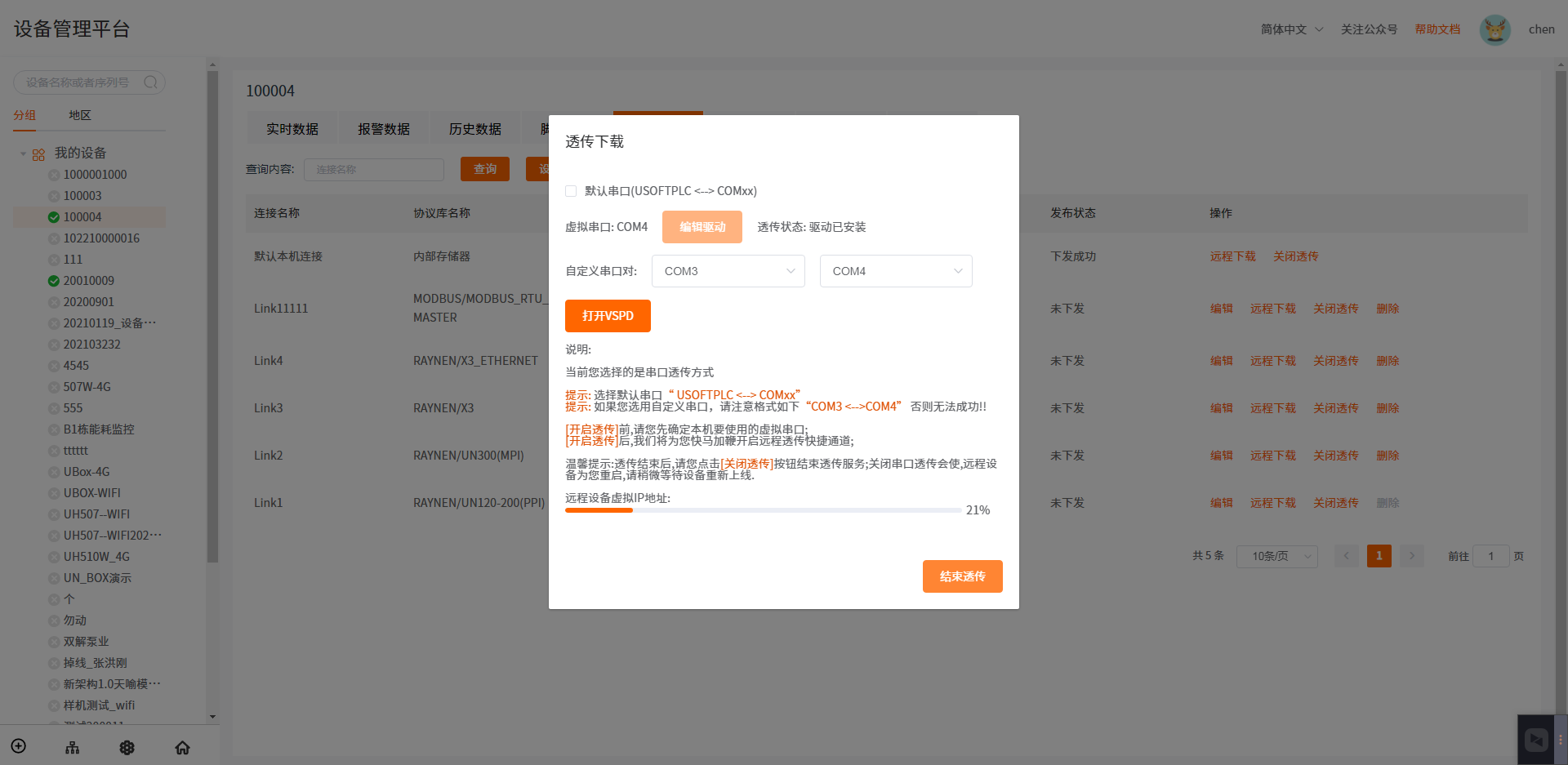

3、点击“确定”按钮，显示串口透传下载窗口，电脑首次进行透传操作时，会提示安装驱动。点击“开启透传”。

4、等待透传连接。

5、透传成功后显示虚拟IP地址。

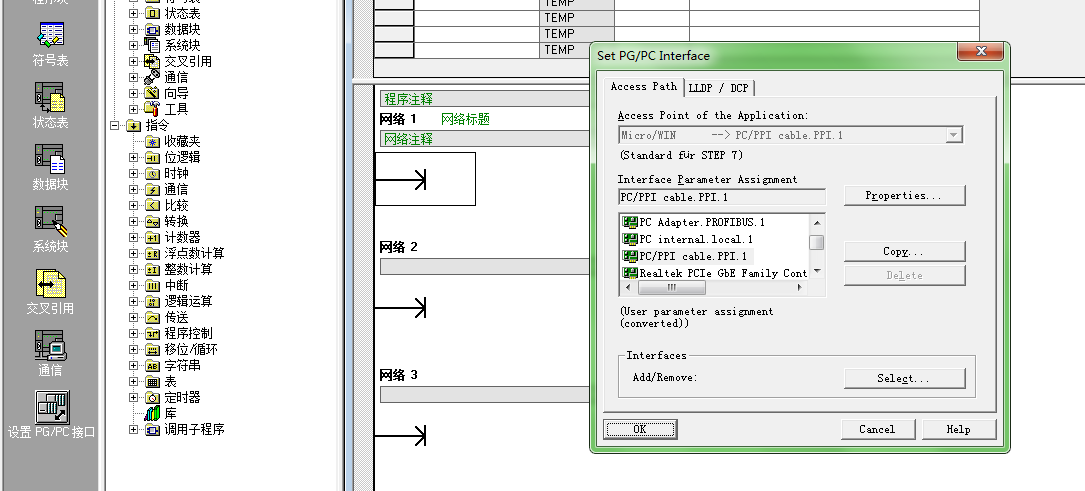

6、打开PLC 编译软件，点击设备PG/PC接口。

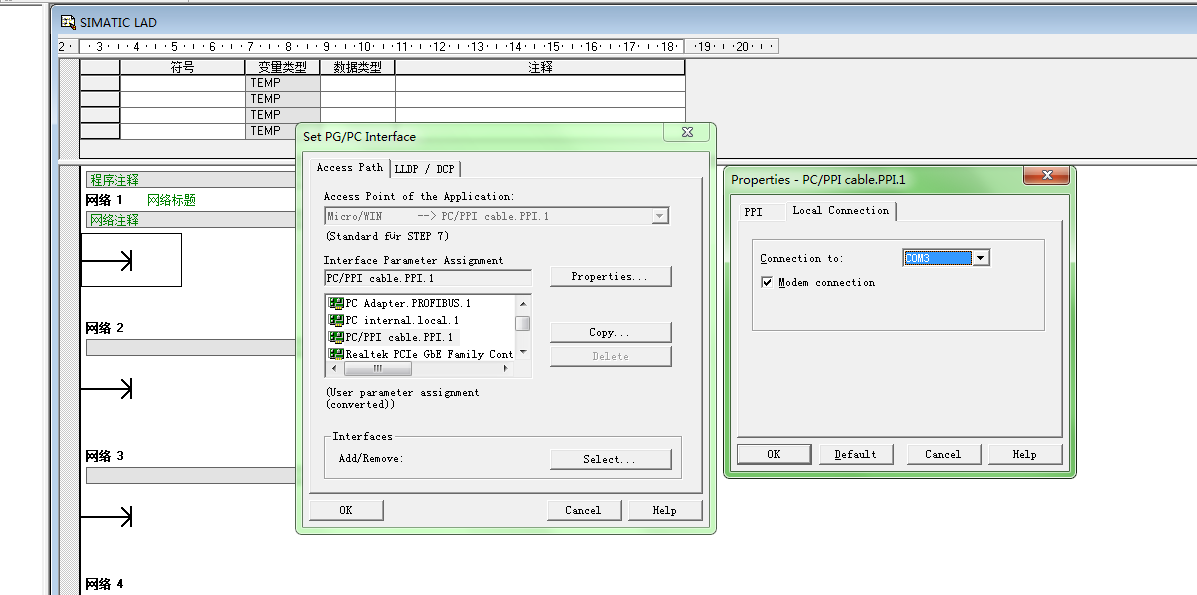

7、双击选中的协议，配置虚拟串口并勾选射频调制解调器，点击OK保存。

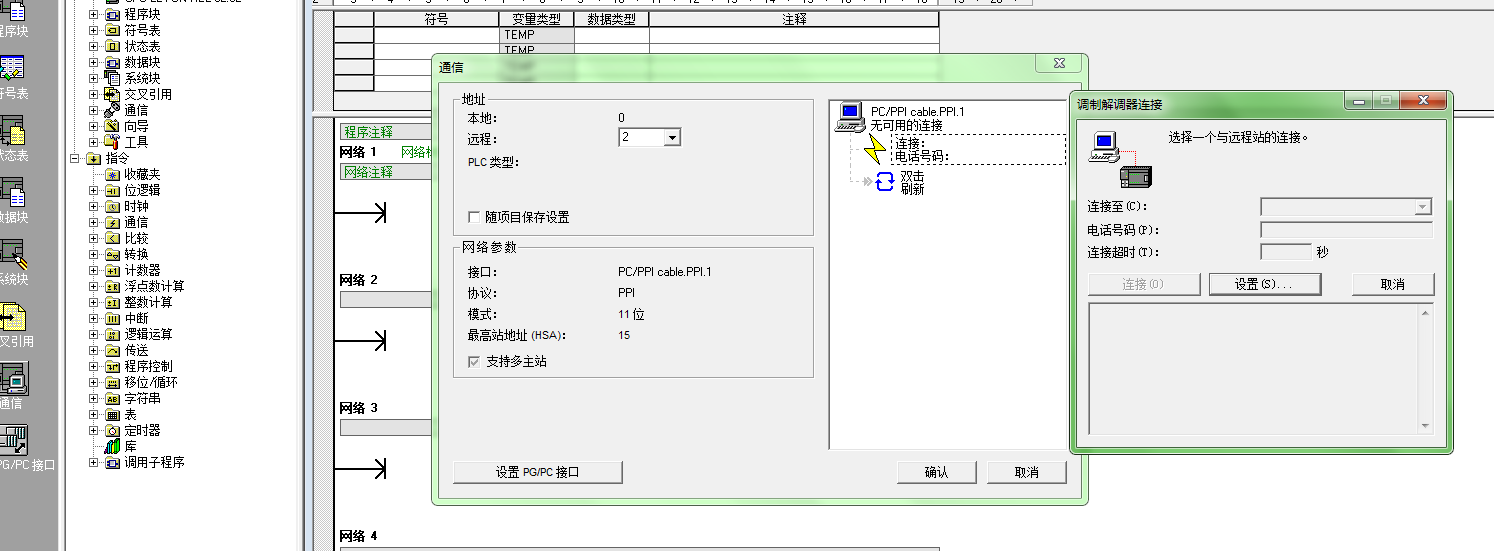

8、打开通讯，双击连接打开调制解调连接，点击设置。

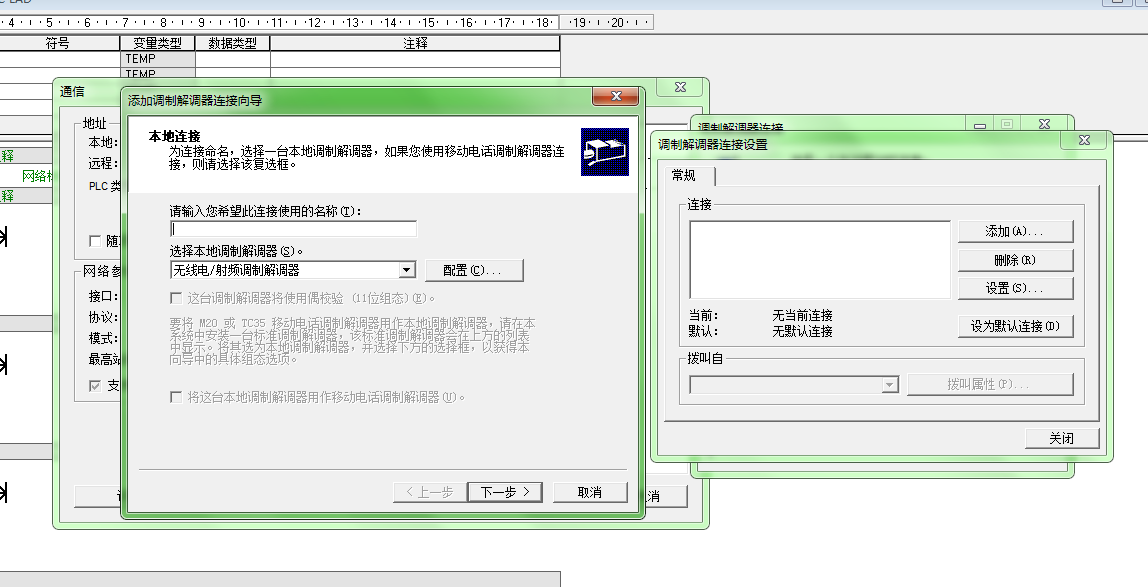

9、添加调制解调器连接向导。

10、输入连接使用名称，配置无限电/射频调制解调器，点击确认并保存。

11、双击连接打开调制解调连接，点击连接。

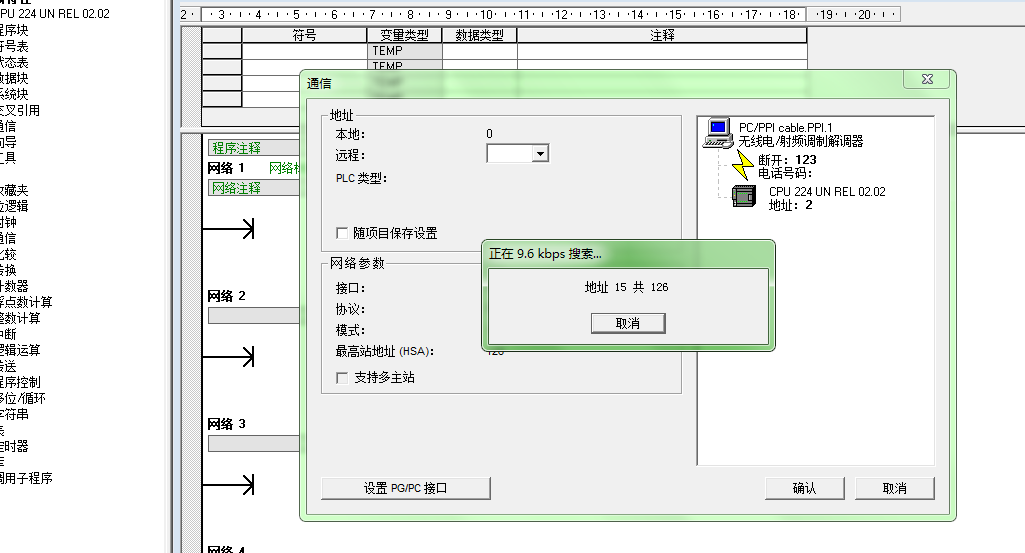

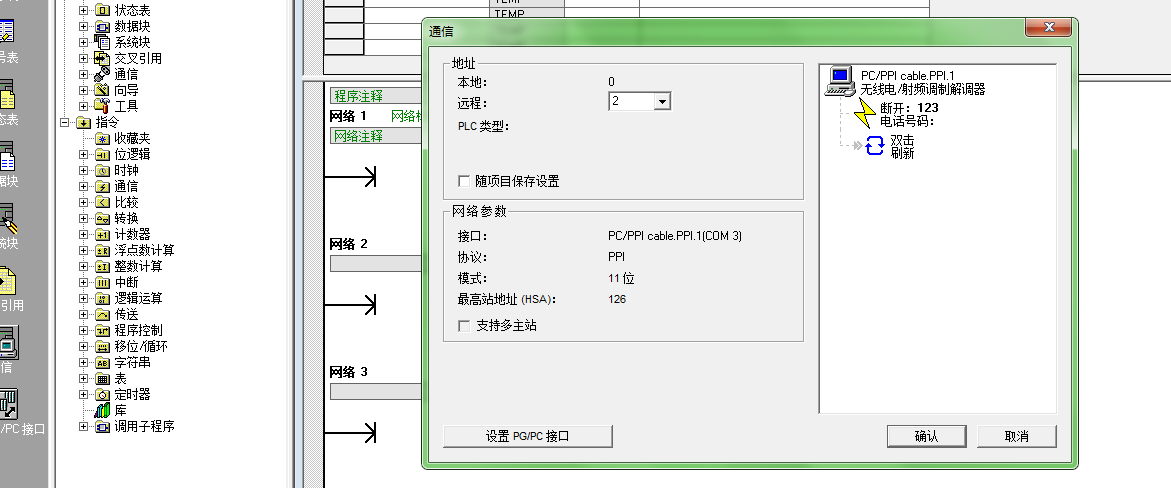

12、双击刷新，搜索对应串口。

13、搜索到PLC点击取消搜索，选择PLC点击确定。

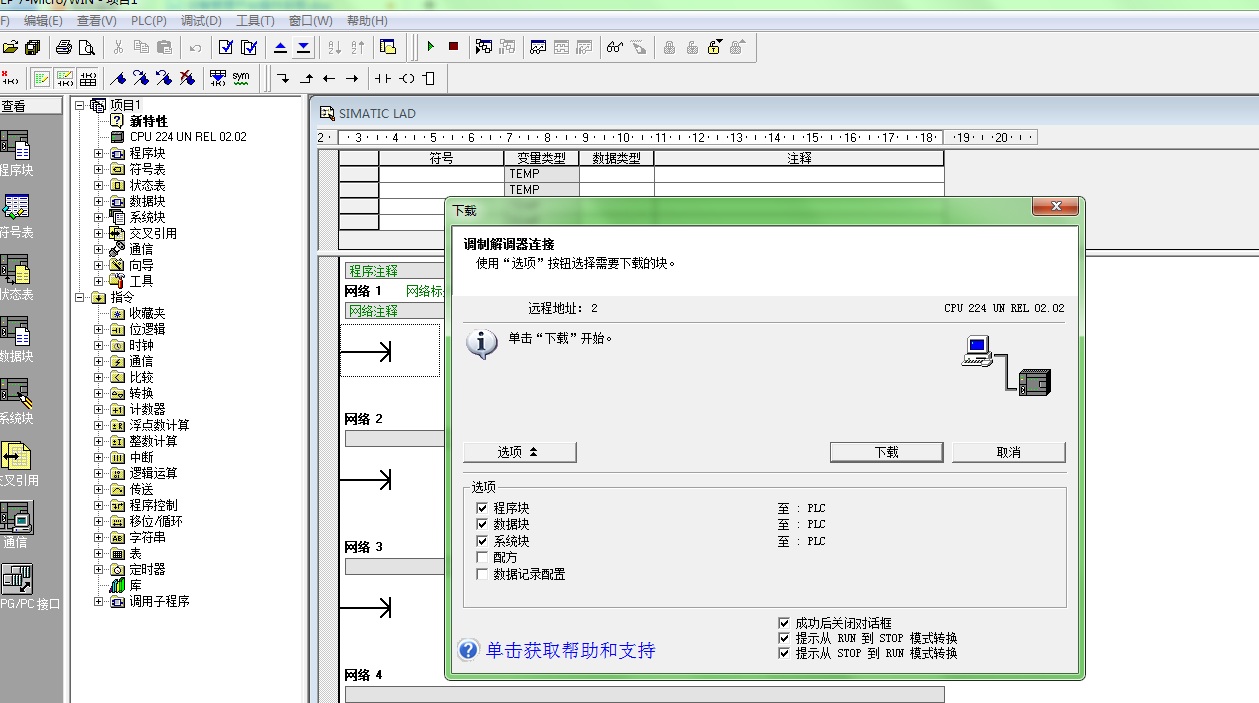

14、点击下载程序。

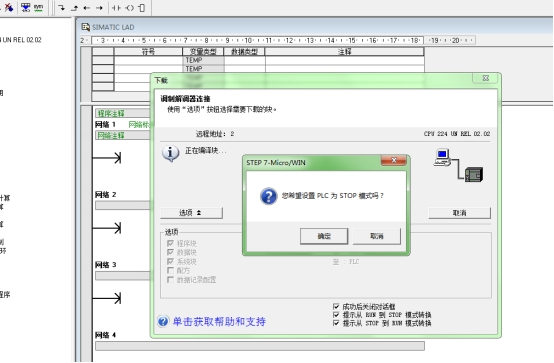

15、选择“是”然后等待程序下载。

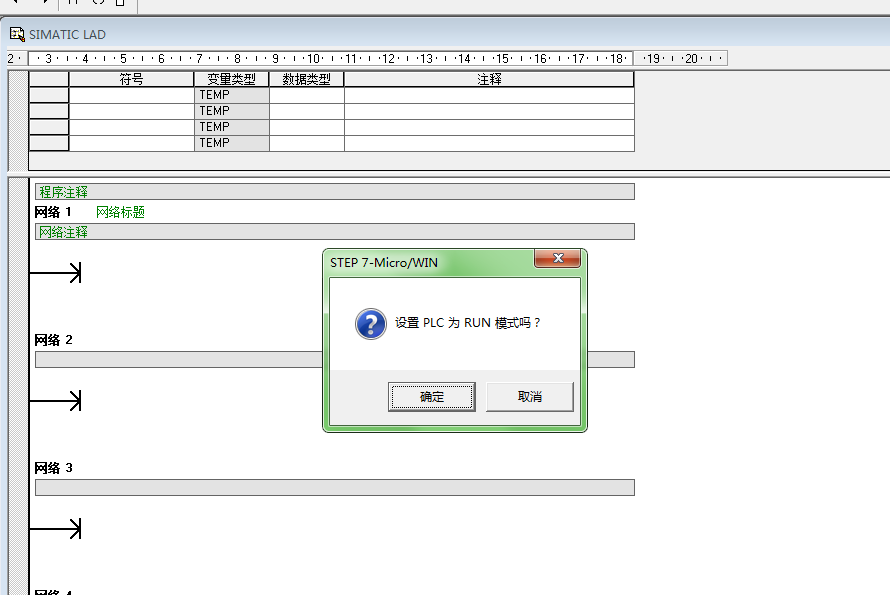

16、下载完成弹出弹框点击确定，透传下载完成。

17、然后点击结束透传，设备重启。

如果添加多个设备就能看到多个监控画面，并根据在线、离线做筛选。
