# 扩展卡
适配SMART系列PLC,通过信号板卡槽连接PLC设备,通过序列号即可完成注册,免配置,可通过平台对设备数据进行远程读写,以及远程上下载PLC程序,提高设备管控效率,降低售后服务成本。
该系列产品支持三大运营商 4G Cat-1 网络接入,内置eSIM,同时支持实体SIM卡;采用SMART扩展卡标准设计,安装简单,不占用额外空间;提高面向恶劣环境的防护等级,拓展更多领域的适用性。产品出厂即送流量,100M/月,上电即可联网应用。
注意

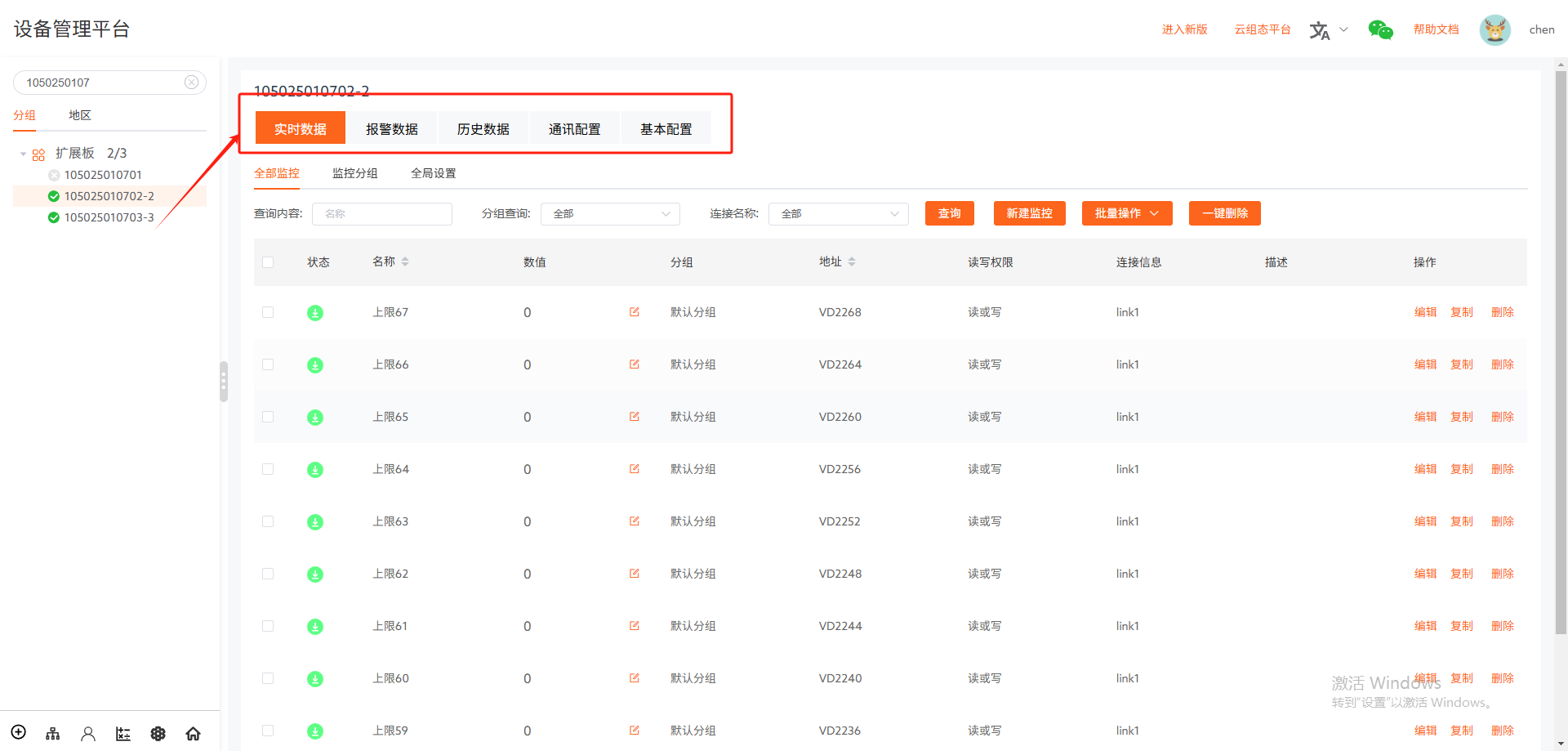

扩展卡设备只显示:实时数据,报警数据,历史数据,通讯配置,基本配置。
# 实时数据
注意
每次操作(新建,编辑,删除)实时数据都会要求是否配置同步,如未点击确定,该操作将不会下发到设备。
实时数据其他操作与之前一致。(跳转至实时数据详情)

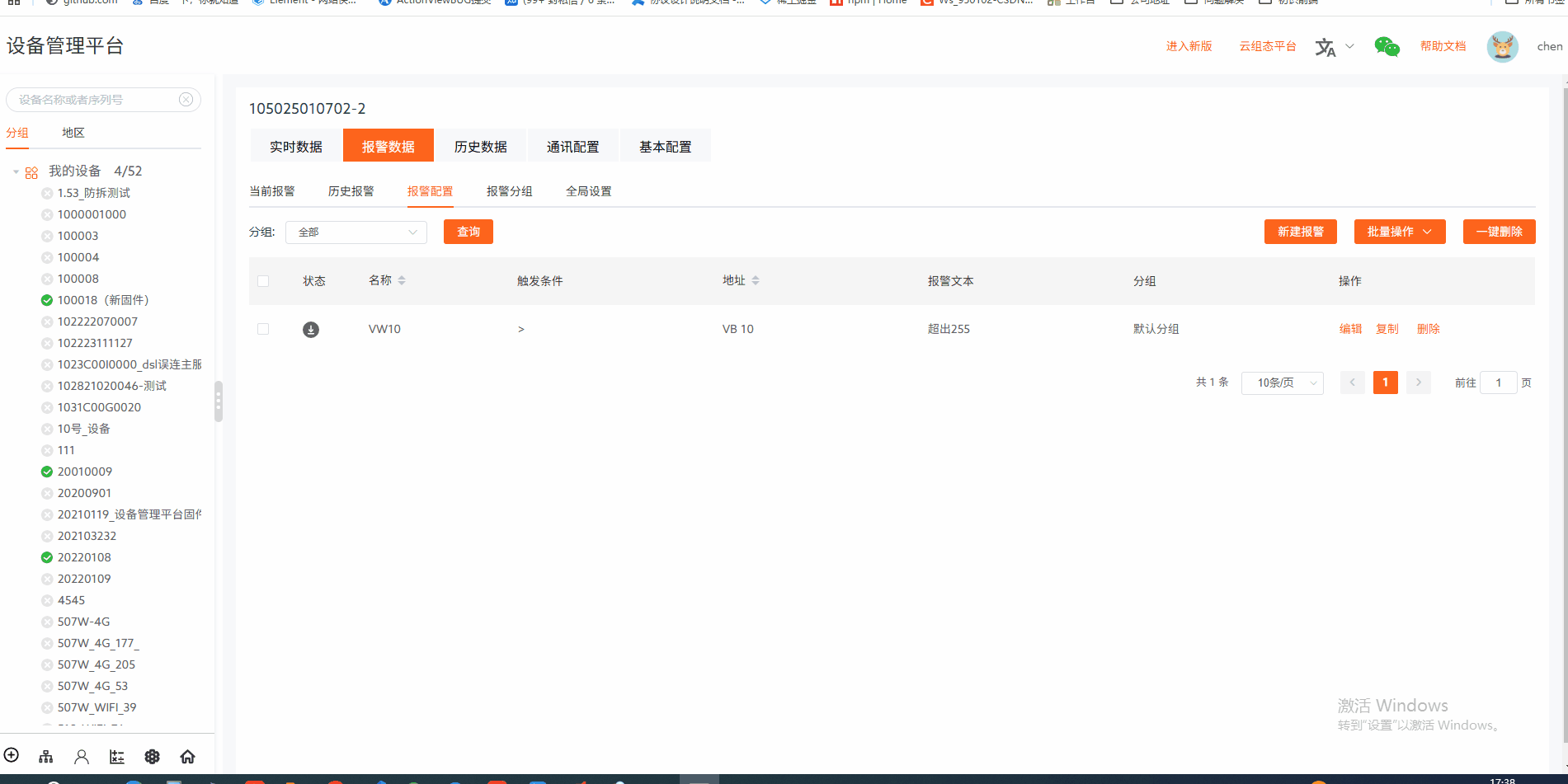

# 报警数据
注意
- 不支持手动选择连接信息进行数据关联。

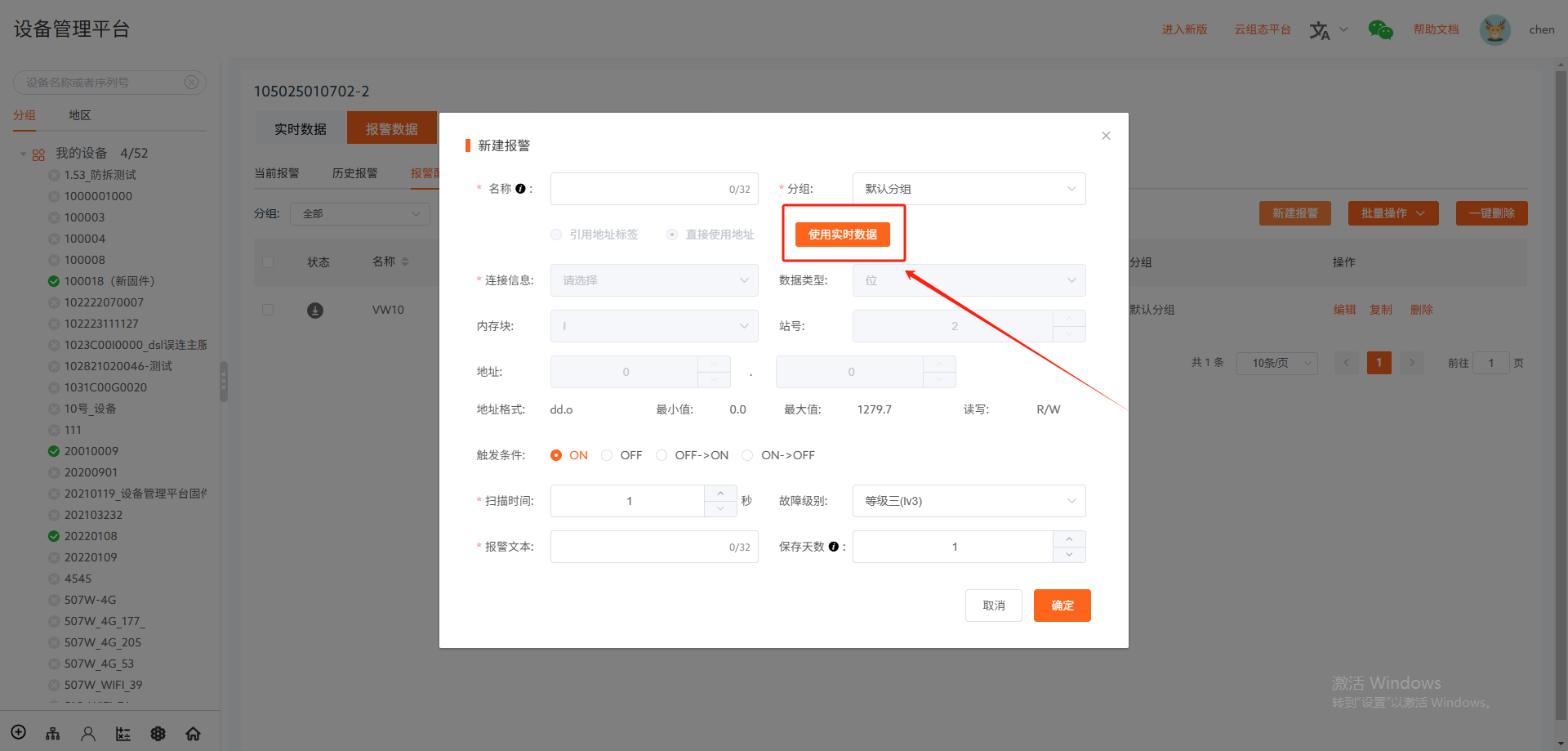

- 数据关联只能通过,已创建好的实时数据列表,进行选择添加。
报警数据其他操作与之前一致。(跳转至报警数据详情)

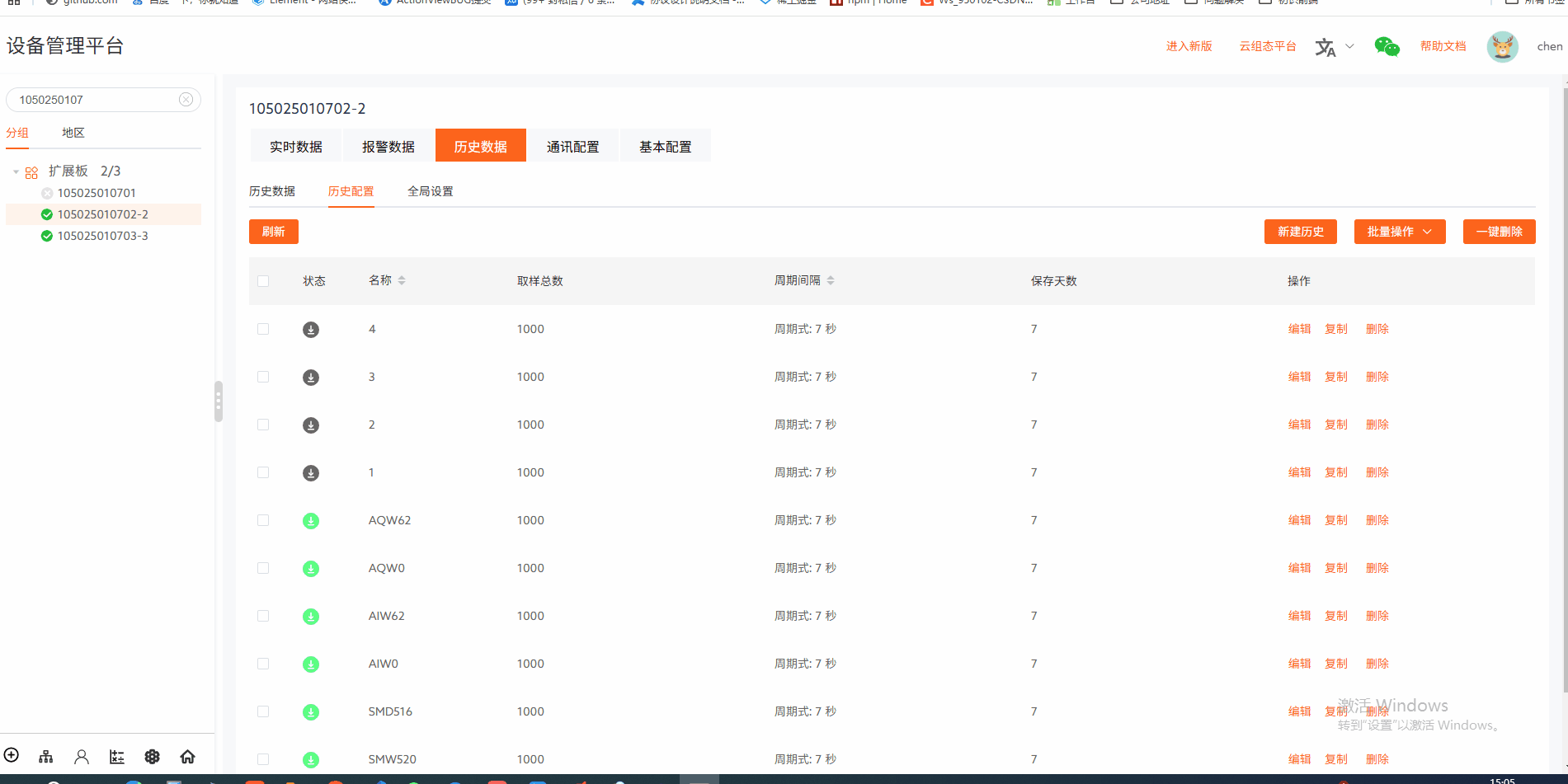

# 历史数据
注意
- 取消采集方式选择与批量设置功能。
- 不支持手动选择连接信息进行数据关联。

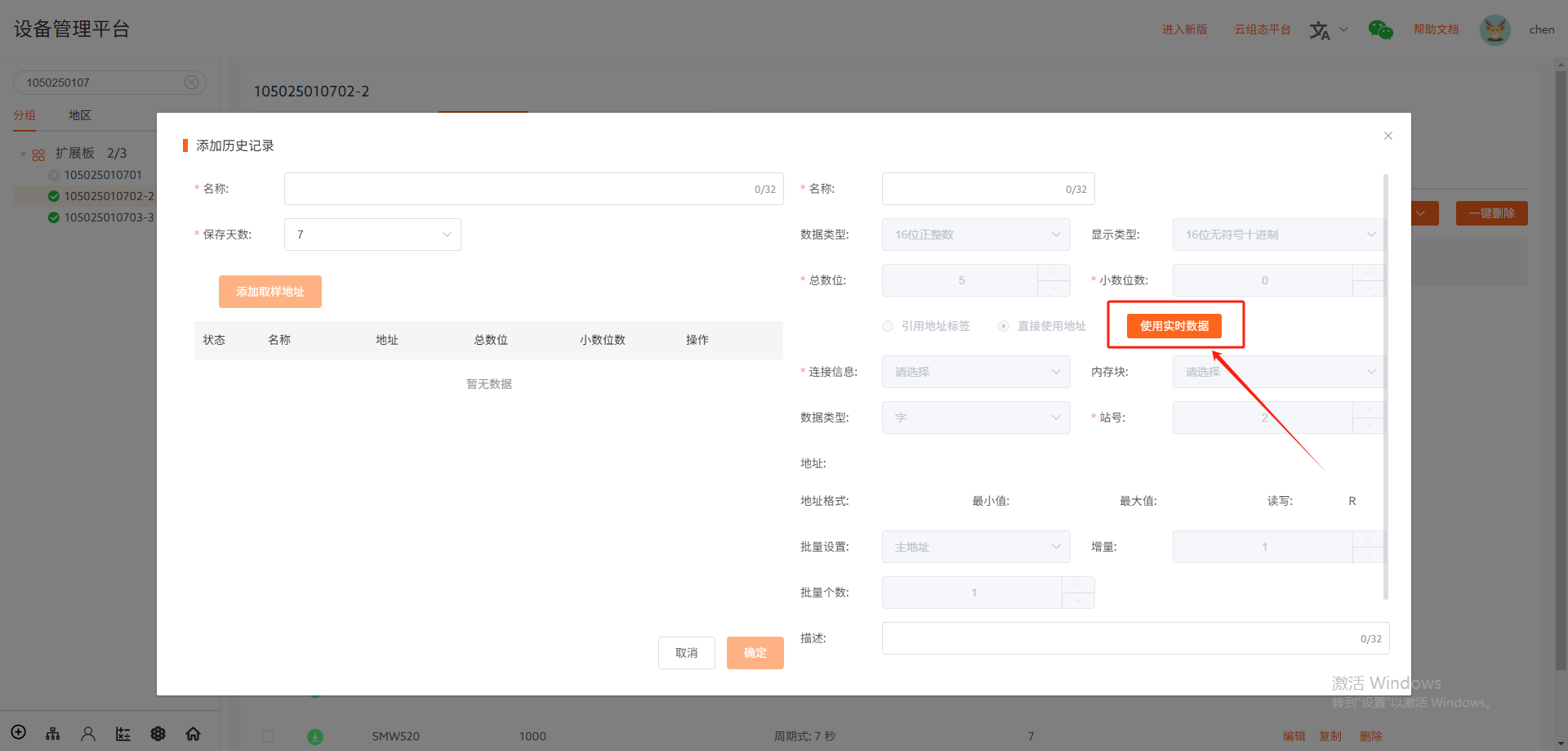

- 数据关联只能通过,已创建好的实时数据列表,进行选择添加。
历史数据其他操作与之前一致。(跳转至历史数据详情)
# 通讯配置
注意
- 暂不支持手动创建设备连接信息。
- 远程下载必须在anyaccess中使用。
- 该功能需AnyAccess版本大于等于2.0.241104。

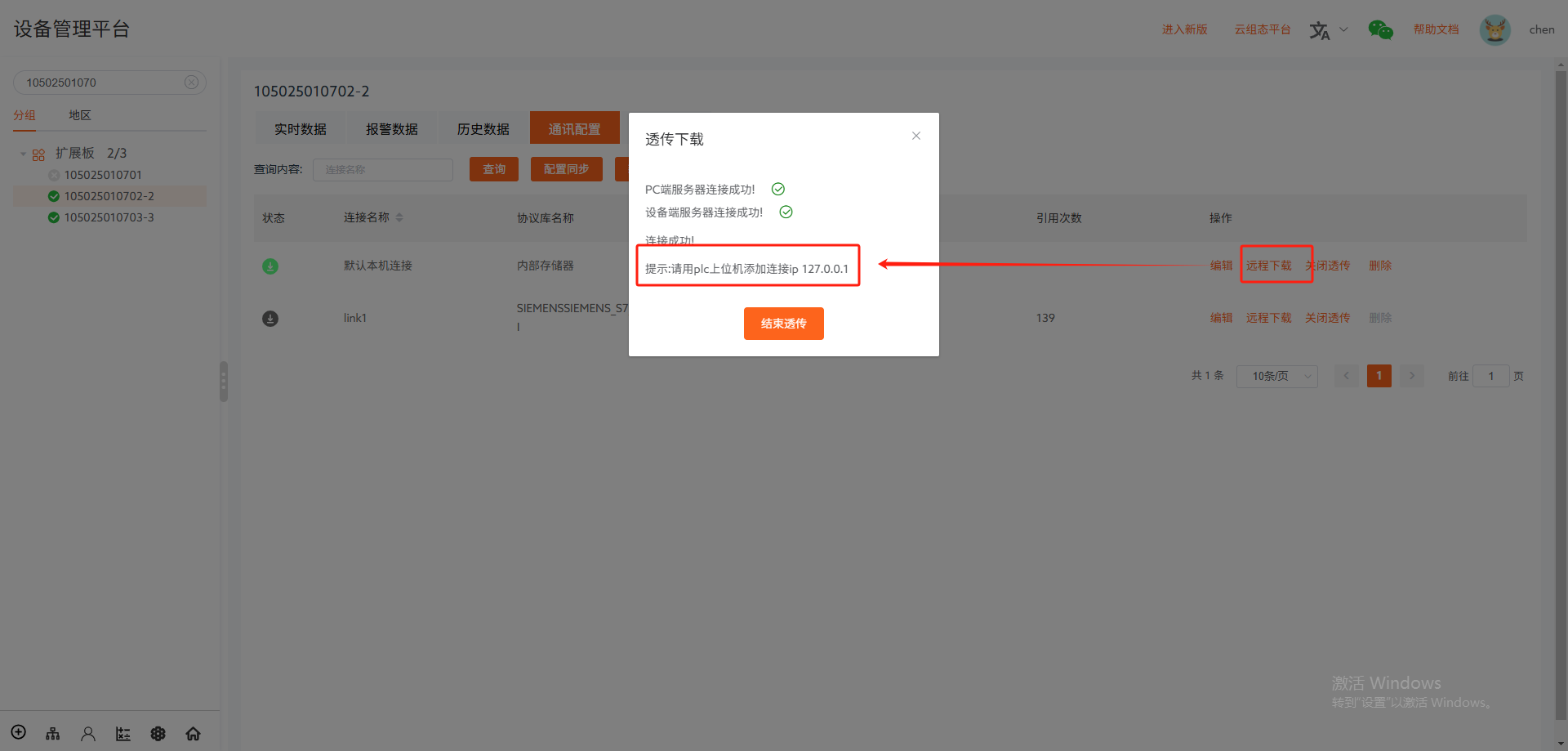

- 透传成功后:请用plc上位机添加连接ip 127.0.0.1。

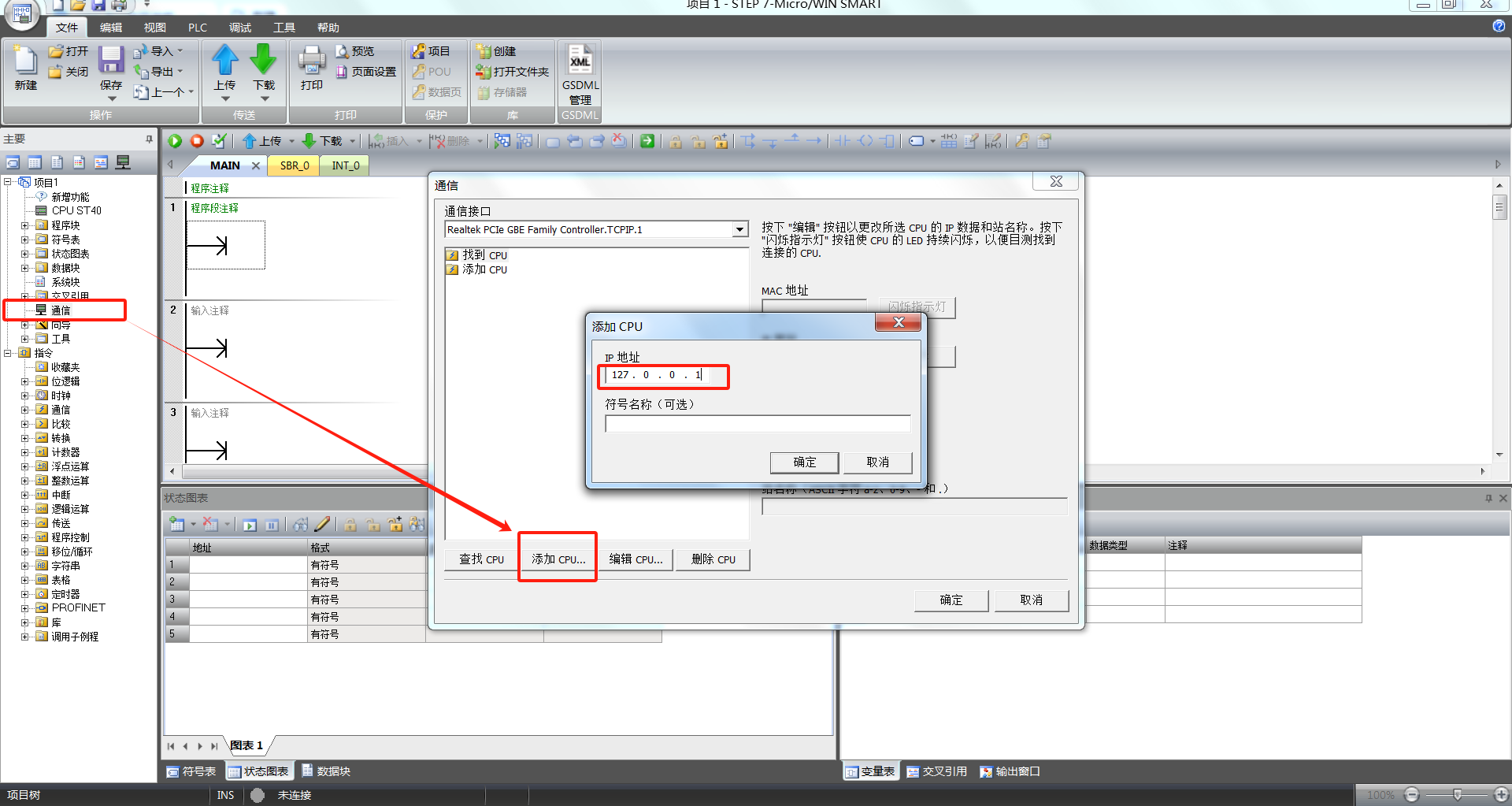

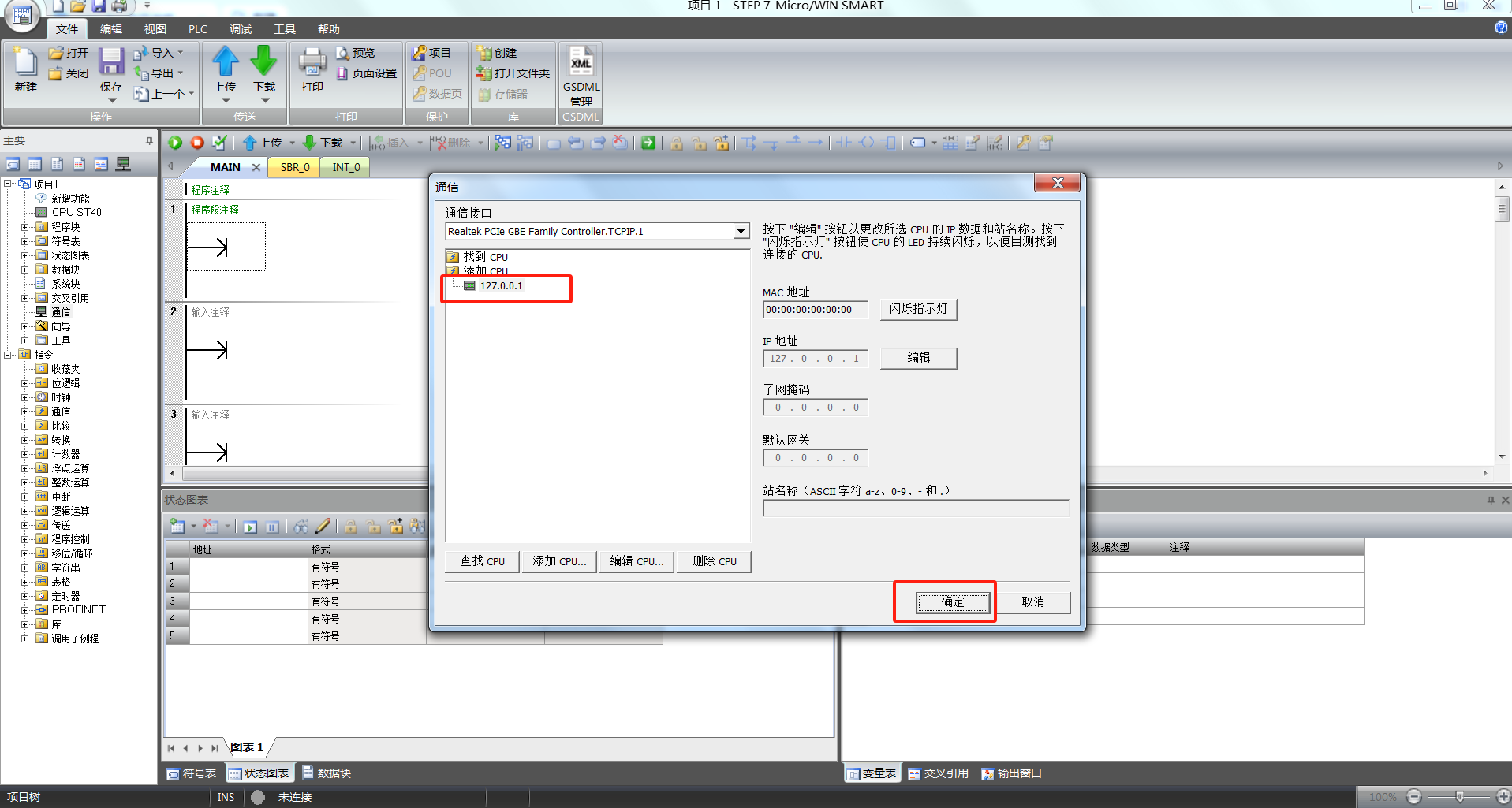

打开上位机客户端程序的“通信”配置,添加IP地址为“127.0.0.1”的CPU
选中新增的CPU,点击“确定”按钮进行连接

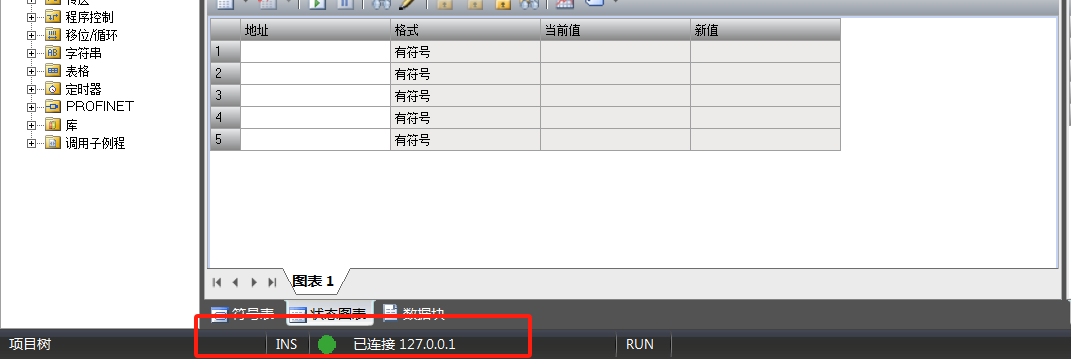

当上位机底部显示“已连接 127.0.0.1” 状态表示通讯建立完成,可以进行程序上下载等操作

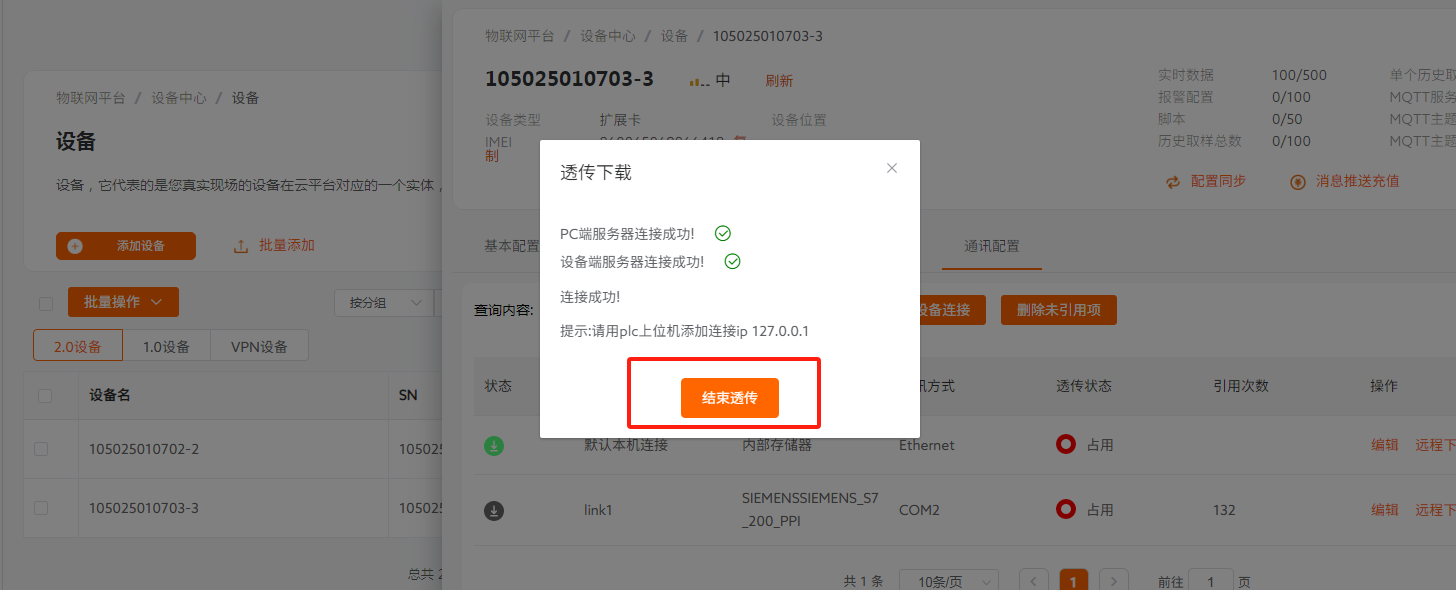

上位机操作完成后,点击“关闭透传”按钮结束透传
- 在无遮挡室内,从点击下载图标开始,下载32768字节程序,4分15秒左右。
- 在无遮挡室内,从点击下载图标开始,空程序,1分左右
- 在开启透传后,如果是空程序界面上载极限内存程序,需要4分钟左右,如果是原程序界面需要1分钟左右。
注意
使用时上位机需配置SB卡为空组态。
开启透传,S7上位机连接上设备后,会导致S7上位机软件卡顿。上载和下载过程中,鼠标转圈圈,不要操作上位机,等待上位机软件提示程序上(下)载完成。

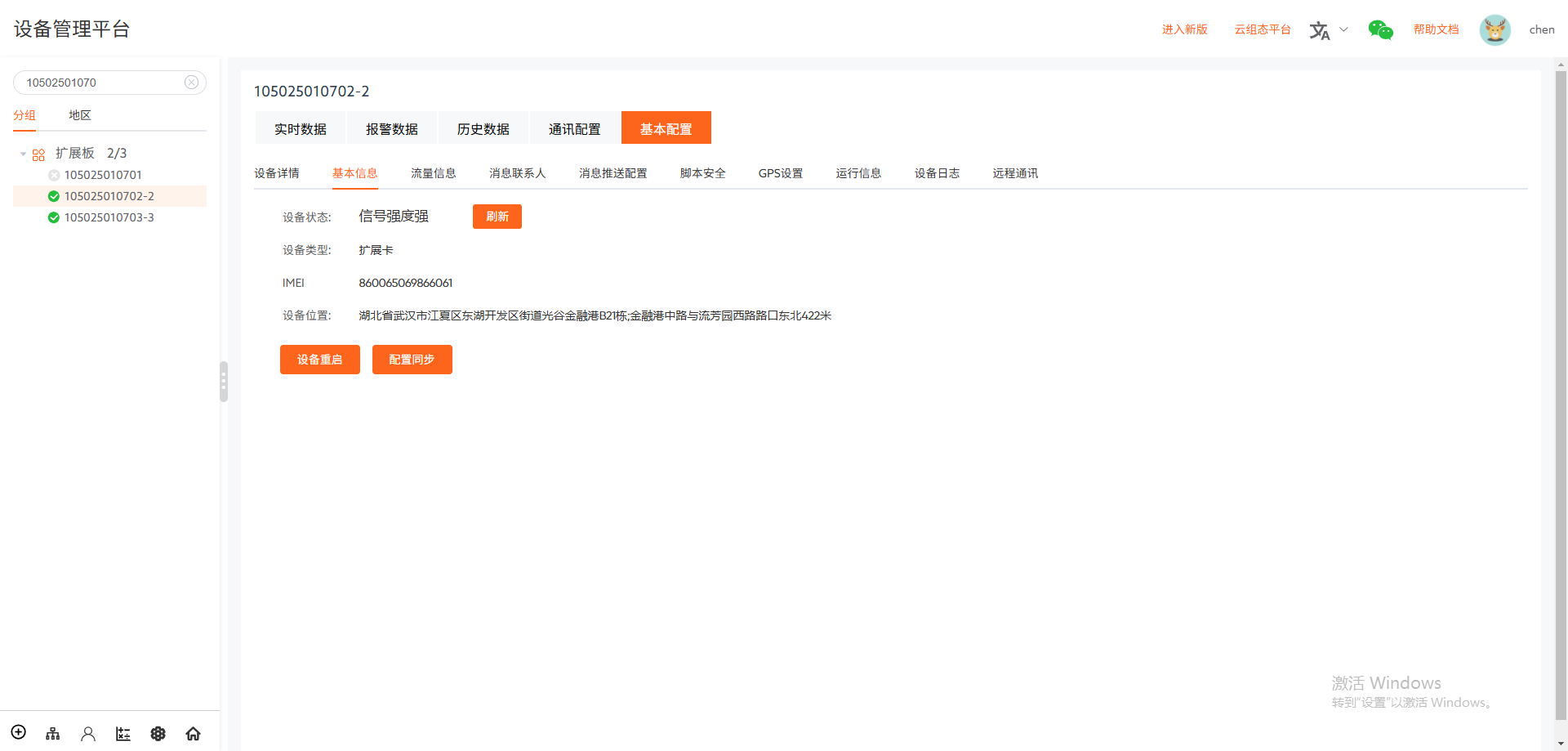

# 基本配置
- 支持信号强度查询。
- 支持设备位置显示。
