MQTT数据转发

---

• ☆使用场景：设备按指定Json数据格式向第三方的mqtt服务器发送与接收消息。

示例操作

提前需要准备的软硬件：
软件：AnyAccess，emqx，mqttfx
硬件：UBox-4G

（1）配置

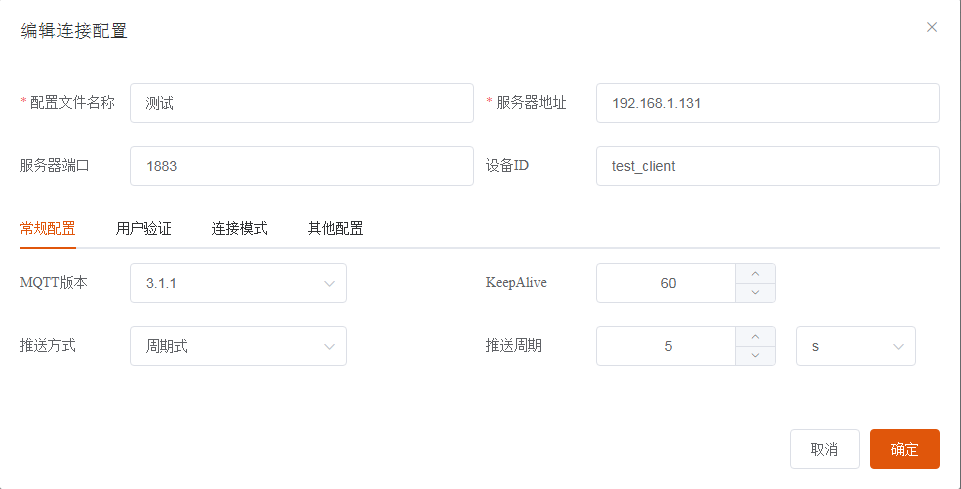

图1-10

演示pc安装emqx(windows)，没有设置用户名和密码，所以不启用登录验证
服务器ip为192.168.1.131为当前电脑ip
服务器端口号：若emqx没有修改端口号，则默认为1883
设置设备ID为test_client
周期推送，且推送周期为5s

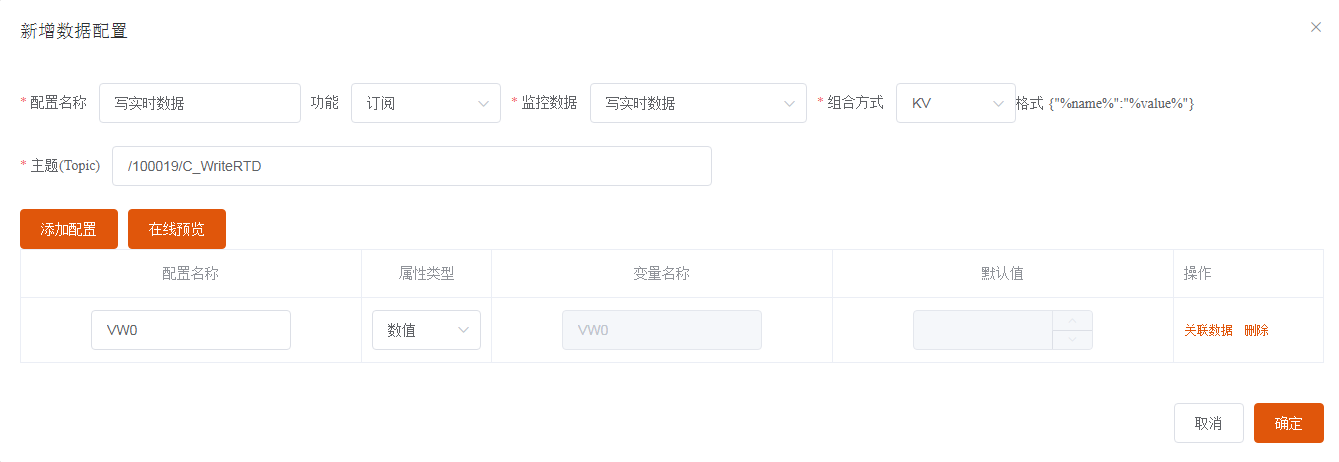

图1-11

图1-11配置描述：设备端订阅 /100019/C_WriteRTD主题，在消息体中配置关联VW0的值，则根据配置的VW0值写入设备VW0实时数据

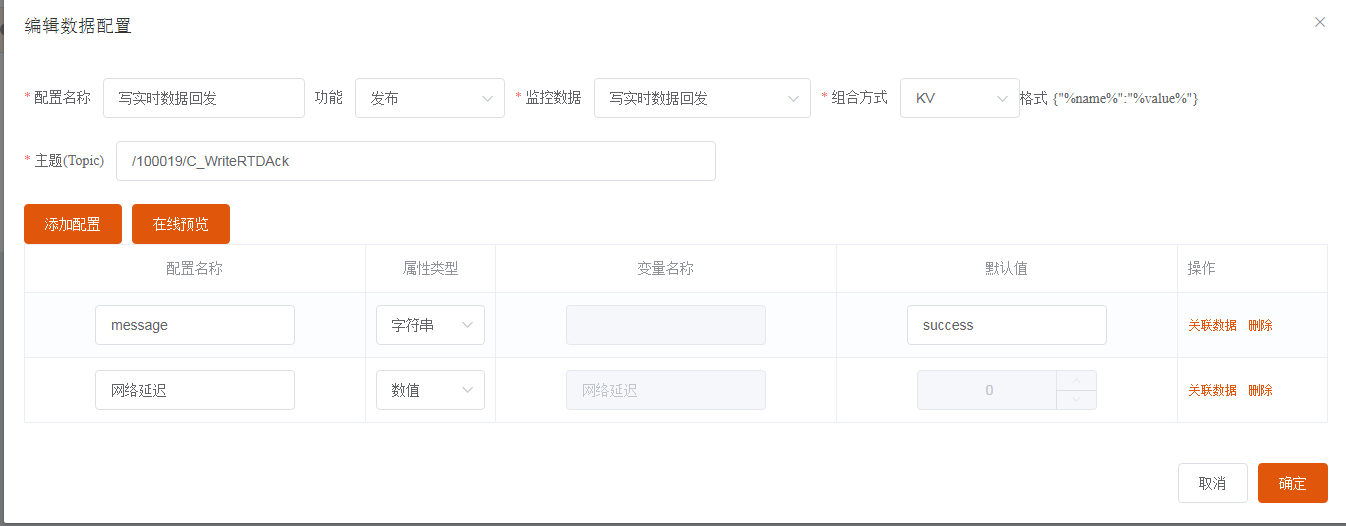

图1-12

图1-12配置描述：当设备端接收到实时数据消息时，会把写数据回发/100019/C_WriteRTDAck主题发送给MQTT服务器

（2）用windows dos终端打开emqx服务，如图1-13

图1-13

（3）验证客户端是否连接

用网页端登录连接127.0.0.1:18083，用户名默认: admin，密码默认: public

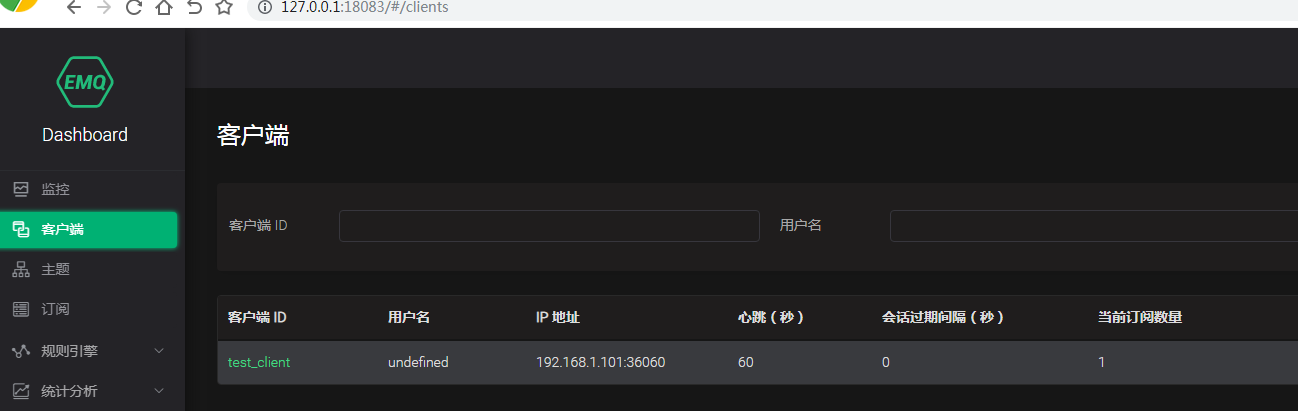

图1-14

在图1-14客户端栏，若看到刚才配置的设备ID，则连接MQTT服务器成功

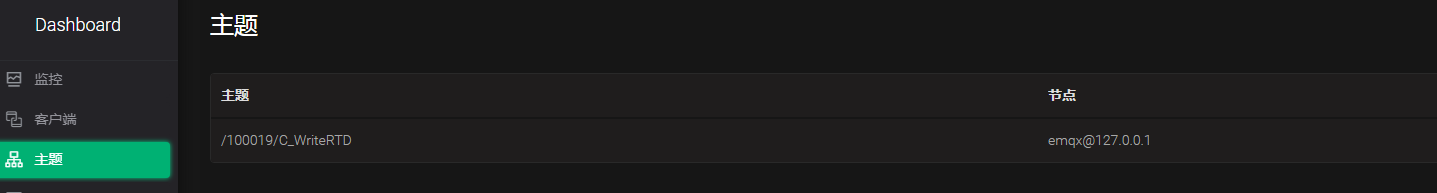

图1-15

在图1-15主题栏，看到刚才订阅的主题，则设备端自定义订阅的主题成功

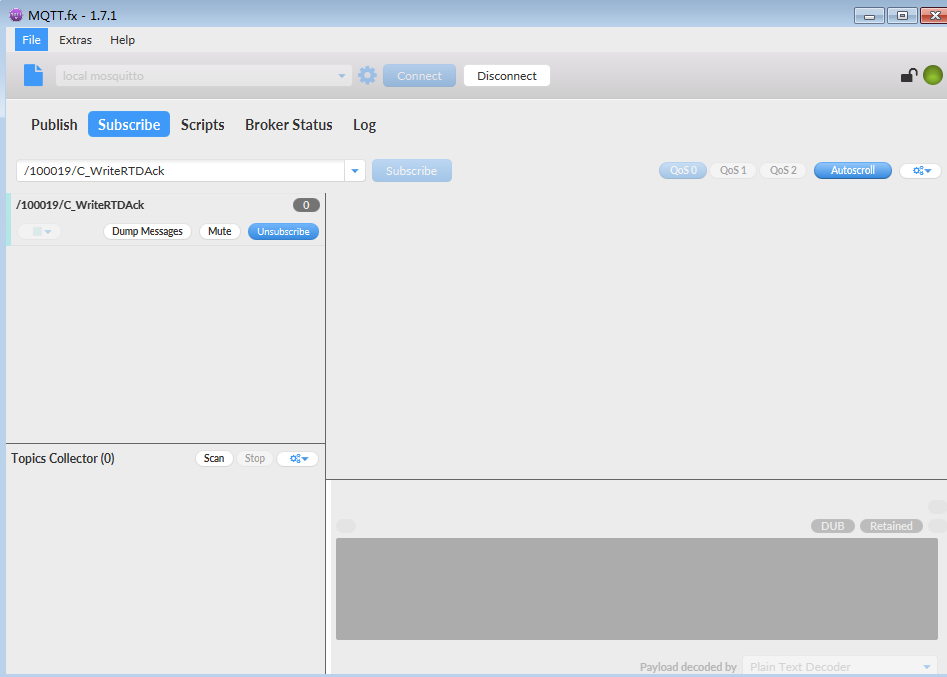

（4）打开mqttfx并登录本地emqx服务器，并订阅/100019/C_WriteRTDAck主题，如下图

图1-16

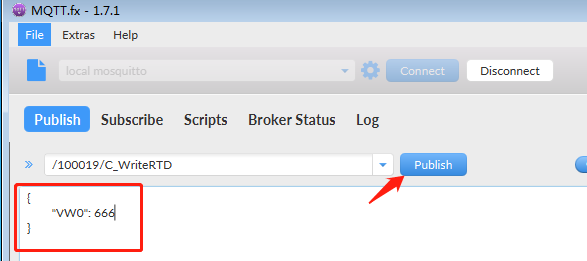

（5）用mqttfx发布主题消息，如下

图1-17

（6）验证实时数据有没有写成功，如图1-18

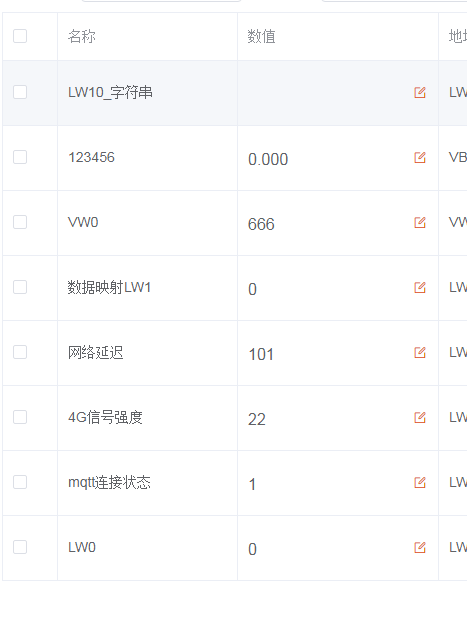

图1-18

在AnyAccess实时数据页面，可以看到VW0的值已成功修改为666

（7）在mqttfx验证设备端是否发送写实时数据回发主题

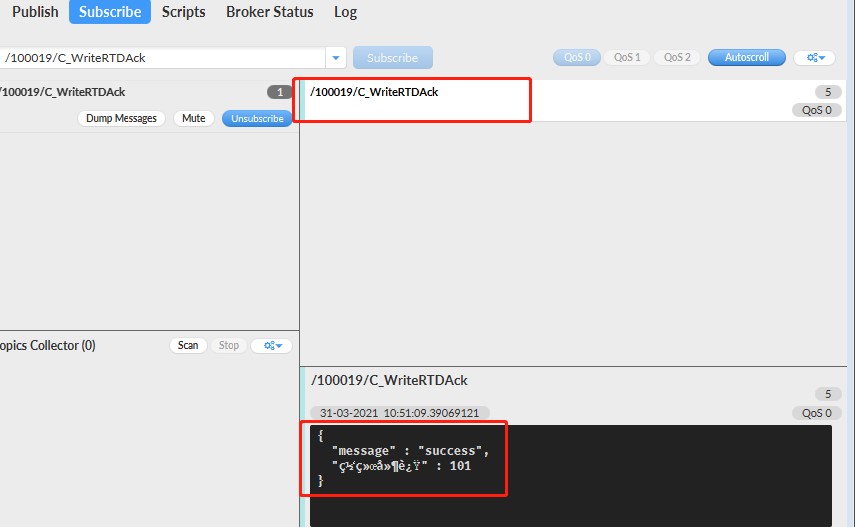

图1-19

在mqttfx可以看到接收到设备端发送的/100019/C_WriteRTDAck回复主题消息，消息体也为之前配置的消息
“message” : success
“网络延迟” : 101
